So erstellen Sie Punkte an einem Objekt/Objekt-Schnittpunkt

Erstellt einen Punkt am Schnittpunkt von Linien, Bogen, Parzellenlinien oder Elementkanten.

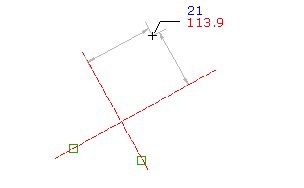

Falls sich die Objekte nicht schneiden, verlängert der Befehl eines der Objekte, um den Schnittpunkt zu bestimmen. Ein Punkt wird immer in einem bestimmten Abstand vom Schnittpunkt zweier Objekte positioniert.

1. Wählen Sie Einstellungen, und erstellen Sie Stile, Layer, Punktgruppen und Beschreibungsschlüssel.
2. Klicken Sie auf Registerkarte StartGruppe Geländedaten erstellenMenü PunktePunkte erstellen - SchnittpunkteObjekt/Objekt.
3. Wählen Sie ein Objekt.
4. Geben Sie den Versatzabstand mit einem der folgenden Schritte an:
   • Geben Sie einen Abstand ein.
   • Wählen Sie einen Punkt in der Zeichnung aus.
   • Legen Sie mithilfe von transparenten Befehlen einen Punkt fest, um den Versatz zu definieren.
5. Wählen Sie das zweite Objekt.
6. Geben Sie den Versatzabstand mit einem der folgenden Schritte an:
   • Geben Sie einen Abstand ein.
   • Wählen Sie einen Punkt in der Zeichnung aus.
   • Legen Sie mithilfe von transparenten Befehlen einen Punkt fest, um den Versatz zu definieren.

   In der Zeichnung wird jeder Schnittpunkt durch ein X gekennzeichnet. Wenn nur ein Schnittpunkt gefunden wird, wird der Punkt automatisch erstellt.

7. Geben Sie den Schnittpunkt mit einem der folgenden Schritte an:
   • Klicken Sie neben dem X, an dem Sie den Punkt erstellen möchten.
   • Geben Sie A ein, um an beiden Schnittpunkten Punkte zu platzieren.
8. Geben Sie eine Beschreibung ein, oder drücken Sie die EINGABETASTE, um die Beschreibung zu überspringen.
9. Geben Sie für den Punkt eine Höhe ein, oder drücken Sie die EINGABETASTE, um die Höheneingabe zu überspringen.

Anmerkung: Viele Faktoren haben auf die Anzeige des Punkts Einfluss. Weitere Informationen finden Sie unter Informationen zum Steuern der Darstellung von Punkten in einer Zeichnung.
