So ändern Sie die Höhe mehrerer Druckleitungsnetz-Komponenten

Mit diesem Befehl können Sie die Tiefe der Druckleitungsnetz-Komponenten ändern.

1. Wählen Sie ein Druckleitungsnetz aus. Die kontextabhängige Registerkarte der Multifunktionsleiste Druckleitungsnetze wird angezeigt.
2. Klicken Sie in der Gruppe Ändern auf Netz bearbeiten Entwurfswerkzeuge (Längsschnitt) Finden.
3. Klicken Sie auf Höhe ändern Finden.
4. Wählen Sie die zu bearbeitenden Komponenten.
5. Geben Sie den Basispunkt und den Endpunkt an. Diese Punkte definieren die Tiefe und die Richtung (positiv oder negativ) der Höhenbearbeitung.

   Stationen, Längen und Krümmerwinkel werden nicht geändert, wenn die Höhen geändert werden. Verbindungen werden zwischen den verschobenen Komponenten beibehalten, aber am Anfangs- und Endpunkt der Auswahl unterbrochen.

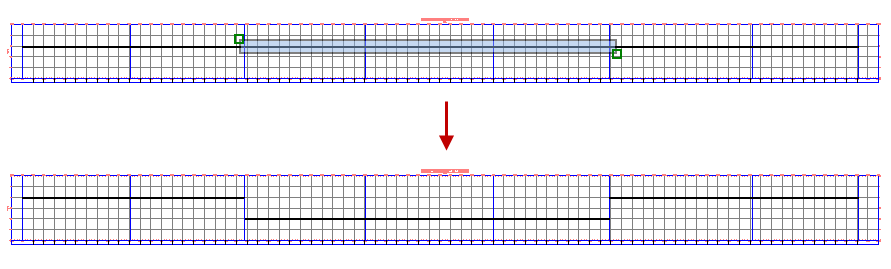

In der folgenden Abbildung werden die Auswahl der zu bearbeitenden Komponenten und die entstehende Änderung der Komponentenhöhen dargestellt.
