Erstellt Punkte in gleichmäßigen Abständen entlang einer Achse.
Geben Sie die Entfernung zwischen den Punkten sowie optional den Versatzabstand von der Achse an.
- Wählen Sie Einstellungen, und erstellen Sie Stile, Layer, Punktgruppen und Beschreibungsschlüssel.
-
- Wählen Sie eine Achse. Anmerkung: Wenn der ausgewählten Achse Längsschnitte zugeordnet sind, wird das Dialogfeld Längsschnitt auswählen angezeigt. Sie können einen Längsschnitt aus der Liste auswählen. Die Höhen der erstellten Punkte werden dann anhand dieses Längsschnitts festgelegt. Wenn für eine Stationierung auf der Achse kein Längsschnittabschnitt vorhanden ist oder Sie <Keine> ausgewählt haben, wird die Punkthöhe entsprechend der Einstellungen zur Punkterstellung im Dialogfeld Punkte erstellen festgelegt.
- Geben Sie die Anzahl von Segmenten ein, in die die ausgewählte Achse unterteilt werden soll.
Die Abstände zwischen Punkten werden berechnet, indem die Gesamtlänge der Achse durch die Anzahl der angegebenen Segmente dividiert wird.
- Geben Sie den Versatz ein. Wenn Sie einen Längsschnitt ausgewählt haben, wird normalerweise der Versatzwert für den Längsschnitt angezeigt.

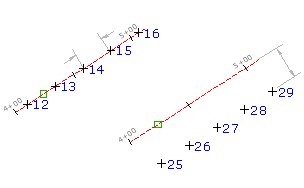

Es wird eine Reihe von Punkten in gleichmäßigen Abständen mit dem angegebenen Versatz entlang der Achse platziert.
- Geben Sie für jeden Punkt den Punktnamen, die Beschreibung und die Höhe ein, wenn Sie dazu aufgefordert werden. Anmerkung: Wenn Sie die Punktbeschreibung aus dem Objekt verwenden möchten, geben Sie in den Einstellungen unter Punkterstellung in den Abschnitt Eingabeaufforderung für Beschreibungen anzeigen die Option Automatisch - Objekt an. Der Name der Achse und die Stationierung werden im Punkteditor in der Spalte Kurzbeschreibung angezeigt.
Anmerkung: Viele Faktoren haben auf die Anzeige des Punkts Einfluss. Weitere Informationen finden Sie unter Informationen zum Steuern der Darstellung von Punkten in einer Zeichnung.
