Mit den folgenden Griffen können Sie Anschlussstücke im Höhenplan bearbeiten. Die jeweiligen Griffe werden in den Abbildungen rot angezeigt.

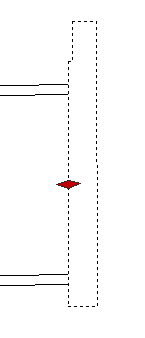

Horizontale Krümmer:Höhe
Dieser Griff ermöglicht das Ändern der Höhe von horizontalen Krümmern. Wenn der Positionsgriff verschoben wird, bleiben Druckleitungen verbunden und die 3D-Längen der verbundenen Haltungen ändern sich.
Vertikale Krümmer:verschieben
Dieser Griff ermöglicht das Verschieben vertikaler Krümmer entlang der Druckleitung. Wenn der vertikale Krümmer entlang einer Haltung verschoben wird, bleibt die andere angeschlossene Haltung verbunden und die zugehörige Richtung und Länge ändern sich. Der ausgewählte vertikale Krümmer kann nicht über eine andere Druckleitungsnetz-Komponente hinaus verschoben werden.
