So erstellen Sie ein Punktraster auf DGM-Höhen

Erstellt ein Raster von Punkten, denen automatisch die Höhen eines DGM zugewiesen werden.

Geben Sie den Rasterbasispunkt (linke untere Ecke), die Zellengröße (X- und Y-Länge), die obere rechte Ecke sowie optional einen Drehwinkel an.

Da dieser Befehl Punkte anhand der Höhen im DGM erstellt, hat die Einstellung Eingabeaufforderung für Höhen anzeigen unter Punkterstellung keinen Einfluss darauf, welche Eingabeaufforderungen während dieses Befehls angezeigt werden.

1. Wählen Sie Einstellungen, und erstellen Sie Stile, Layer, Punktgruppen und Beschreibungsschlüssel.
2. Klicken Sie auf Registerkarte StartGruppe Geländedaten erstellenMenü PunktePunkte erstellen - DGMRasterbasierend.
3. Wählen Sie eine Oberfläche.
4. Geben Sie die Position des Rasterbasispunkts an, der sich in der unteren linken Ecke des Rasters befindet, indem Sie eine der folgenden Möglichkeiten wählen:
   • Geben Sie X- und Y-Koordinaten in der Befehlszeile ein.
   • Geben Sie einen Punkt auf dem Bildschirm an.
5. Geben Sie den Drehwinkel ein, oder drücken Sie die EINGABETASTE, um die Vorgabe zu übernehmen.
6. Geben Sie den X-Abstand des Rasters an, indem Sie einen Wert eingeben, oder drücken Sie die EINGABETASTE, um den Vorgabewert zu übernehmen.
7. Geben Sie den Y-Abstand des Rasters an, indem Sie einen Wert eingeben, oder drücken Sie die EINGABETASTE, um den Vorgabewert zu übernehmen.
8. Geben Sie die Position der oberen rechten Ecke des Rasters an, indem Sie auf den Bildschirm klicken.

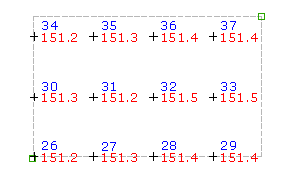

   Ein einzelnes Rasterquadrat und der Umriss des gesamten Rasters werden auf dem Bildschirm gezeichnet.

9. Führen Sie einen der folgenden Schritte durch:
   • Drücken Sie die EINGABETASTE, um die Punkte basierend auf dem angezeigten Raster zu erstellen.
   • Geben Sie Ja ein, um das Raster zu ändern. Geben Sie anschließend den Drehwinkel, den Rasterbasispunkt, den X-Abstand und den Y-Abstand des Rasters sowie die obere rechte Ecke wie zuvor beschrieben erneut ein.

   Der Befehl berechnet die Koordinaten jedes Rasterpunkts. Die Höhe jedes berechneten Punkts wird von dem ausgewählten DGM abgeleitet.

10. Geben Sie für jeden Punkt den Punktnamen und die Punktbeschreibung ein, wenn Sie dazu aufgefordert werden.

Anmerkung: Viele Faktoren haben auf die Anzeige des Punkts Einfluss. Weitere Informationen finden Sie unter Informationen zum Steuern der Darstellung von Punkten in einer Zeichnung.
