Im Höhenplan können Sie Haltungen und Krümmer sowie einzelne Haltungen, Krümmer und Ausbauteile hinzufügen.
- Wählen Sie ein Druckleitungsnetz aus. Die kontextabhängige Registerkarte der Multifunktionsleiste Druckleitungsnetze wird angezeigt.
- Klicken Sie in der Gruppe Ändern auf Netz bearbeiten
Entwurfswerkzeuge (Längsschnitt) Finden. - Verwenden Sie den Befehl Haltung brechen und/oder Komponente löschen, um den zu ersetzenden Abschnitt des Druckleitungsnetzes zu entfernen.
Wichtig: Beim Löschen von Komponenten im Höhenplan sollten Sie auf jeden Fall den Befehl Komponente löschen in der Multifunktionsleiste verwenden. Wenn Sie den AutoCAD-Befehl LÖSCHEN oder die Entf-Taste verwenden, wird die Komponente nur aus dem Längsschnitt und nicht aus dem Modell entfernt. Wenn Sie neue Komponenten im Höhenplan hinzufügen, wird möglicherweise die Meldung "Eine neue Komponente kann nicht hinzugefügt werden, da sie ansonsten eine vorhandene Komponente überlappt." angezeigt. Wenn diese Meldung angezeigt wird, überprüfen Sie das Druckleitungsnetz im Höhenplan, um festzustellen, ob die Komponenten gelöscht wurden. - Vergewissern Sie sich, dass der Anfangspunkt der Lücke eine Haltung ist. Anmerkung: Wenn Sie die Option Haltungen und Krümmer im Höhenplan verwenden, müssen Sie das Hinzufügen der Komponenten von einer vorhandenen Haltung aus durchführen. Wenn Sie den Befehl starten und ein Anschlussstück oder ein Ausbauteil auswählen, werden Sie aufgefordert, zunächst eine Haltung hinzuzufügen. Führen Sie diesen Vorgang mit dem Befehl Druckleitung hinzufügen durch.
- Klicken Sie auf Haltungen und Krümmer.
- Wählen Sie die Anfangs- und Endkomponente des Bereichs im Höhenplan (die Komponente, von der aus Sie die Zeichnung beginnen möchten, und die Komponente, zu der die Verbindung hergestellt werden soll). Anmerkung: Wenn die Komponenten die gleiche Richtung aufweisen, wird der Befehl fortgesetzt. Wenn festgestellt wird, dass diese Komponenten nicht die gleiche Richtung aufweisen und in der Draufsicht nicht ordnungsgemäß miteinander verbunden werden können, werden Sie in einer Warnmeldung darauf hingewiesen, den Entwurf in der Draufsicht zunächst zu bearbeiten, um den richtigen Netzpfad zu erstellen.
- Wählen Sie den Anfangspunkt für den neuen Krümmer und die neue Haltung.

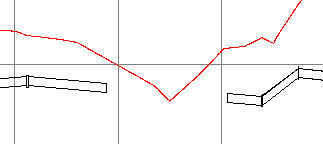

Temporäre Grafiken werden als Führungen angezeigt. Gestrichelte Linien geben die Länge der Haltung und die verfügbaren Krümmerwinkel an. In der folgenden Abbildung (die einen überhöhten Höhenplan zeigt) wird der Krümmer mit dem Winkel von 11.25 Grad gefangen.
- Klicken Sie, um den Krümmer und die Haltung einzufügen.
