So erstellen Sie Punkte an einem Richtung/Achse-Schnittpunkt

Erstellt einen Punkt am Schnittpunkt zweier Richtungen, die jeweils durch einen Punkt und einen Quadrantenwinkel oder einen Azimut definiert sind.

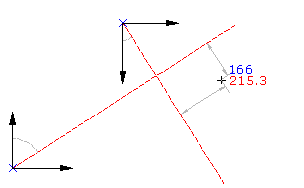

Erstellen Sie einen Punkt am Schnittpunkt, indem Sie die Entfernung zu jeder Richtungslinie angeben.

1. Wählen Sie Einstellungen, und erstellen Sie Stile, Layer, Punktgruppen und Beschreibungsschlüssel.
2. Registerkarte Start Gruppe Geländedaten erstellen Menü Punkte Punkte erstellen - Schnittpunkte Richtung/Richtung
3. Geben Sie den Anfangspunkt mit einem der folgenden Schritte an:
   • Wählen Sie einen Punkt in der Zeichnung aus.
   • Legen Sie den Punkt mithilfe von transparenten Befehlen fest.
4. Geben Sie die Richtung vom Anfangspunkt mit einem der folgenden Schritte an:
   • Wählen Sie einen Punkt in der Zeichnung aus.
   • Legen Sie den zweiten Punkt mithilfe von transparenten Befehlen fest.
   • Geben Sie Z ein. Geben Sie den Azimut der Richtungslinie ein.
   • Geben Sie B ein. Geben Sie den Quadranten an, und klicken Sie auf OK.
5. Geben Sie den Versatzabstand mit einem der folgenden Schritte an:
   • Geben Sie einen Abstand ein.
   • Wählen Sie einen Punkt in der Zeichnung aus, um den Versatz zu definieren.
   • Legen Sie mithilfe von transparenten Befehlen einen Punkt fest, um den Versatz zu definieren.
6. Wiederholen Sie die Schritte 3 bis 5, um die zweite Richtungslinie zu definieren.
7. Geben Sie eine Beschreibung ein, oder drücken Sie die EINGABETASTE, um die Beschreibung zu überspringen.
8. Geben Sie für den Punkt eine Höhe ein, oder drücken Sie die EINGABETASTE, um die Höheneingabe zu überspringen.

Anmerkung: Viele Faktoren haben auf die Anzeige des Punkts Einfluss. Weitere Informationen finden Sie unter Informationen zum Steuern der Darstellung von Punkten in einer Zeichnung.
