Erstellen Sie einen Querprofilplan, um einen bestehenden Bodenquerschnitt mittels Querprofillinien anzuzeigen, die eine Achse durchschneiden.

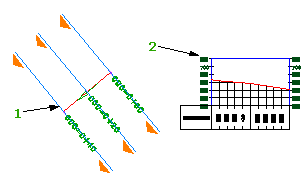

Querprofillinien (1) müssen vor der Erstellung von Querprofilplänen (2) erstellt werden. Querprofilpläne können bestehende Gelände-DGM-Querprofile, 3D-Profilkörper-Querprofile und Haltungsquerprofile enthalten.
Jeder Querprofilplan muss mit einer Achse verbunden sein. Der Querprofilplan zeigt neue oder bestehende Querprofile. Querprofile können auch erstellt werden, ohne sie auf einem Querprofilplan anzuzeigen. Wenn Sie einen Querprofilplan für eine Achse erstellen, wird die vollständige Liste der Querprofile für diese Achse eingeblendet. Wählen Sie, welche Querprofile im Querprofilplan angezeigt werden sollen.
Erstellen Sie entweder einen Querprofilplan für ein bestehendes Geländeprofil (EG) oder mehrere Querprofilpläne. Sie können den Anzeigestil eines Querprofilplans ändern und Beschriftungen und Datenbänder hinzufügen.
