So zeigen Sie die Neigung zwischen Punkten in der Vermessungsdatenbank an

Mit dem Befehl Neigung können Sie die Neigung zwischen zwei Punkten bestimmen. Sie müssen einen Anfangspunkt und einen vorderen Punkt angeben.

So zeigen Sie die Neigung zwischen zwei Punkten mithilfe des Vermessungsbefehlsfensters an

1. Klicken Sie im Projektbrowser auf der Registerkarte Vermessung mit der rechten Maustaste auf ein benanntes Netz, und wählen Sie Vermessungsbefehlsfenster.
2. Klicken Sie im Vermessungsbefehlsfenster auf Punktdaten Neigung.
3. Geben Sie die Punktkennung für den Anfangspunkt ein.
4. Geben Sie die Punktkennung für den vorderen Punkt ein.

So zeigen Sie die Neigung zwischen zwei Punkten mithilfe der Befehlszeile im Vermessungsbefehlsfenster an

1. Klicken Sie im Projektbrowser auf der Registerkarte Vermessung mit der rechten Maustaste auf ein benanntes Netz, und wählen Sie Vermessungsbefehlsfenster.
2. Geben Sie in der Befehlszeile Folgendes ein:

   GRADE [Punkt 1] [Punkt 2]

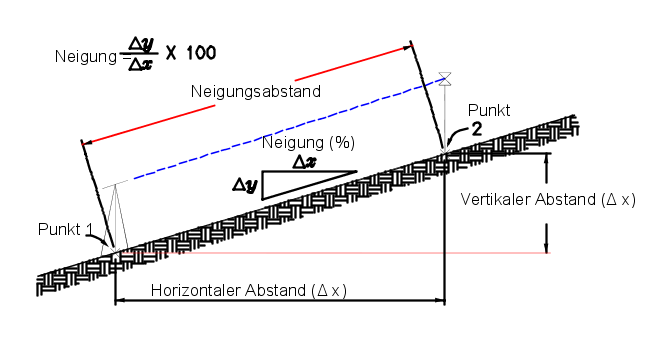

Im Folgenden wird der Befehl Neigung veranschaulicht:

Beispiel für eine Befehlszeile

Das folgende Beispiel zeigt eine gültige Eingabe mithilfe des Befehls Neigung:

NEZ 1 100 100 30.480

NEZ 2 200 200 32.004

GRADE 1 2

Neigung: 1.0776 Prozent

Dieses Beispiel zeigt die Neigung von Punkt 1 zu Punkt 2 in Prozent. Als integrierte Funktion verwendet, liefert dieser Befehl den vertikalen Winkel im aktuellen vertikalen Referenzsystem (Zenit, Nadir oder horizontal).

Befehlssyntax

GRADE [Punkt 1] [Punkt 2]

Befehlssynonyme

G

Parameter	Definition
Punkt 1 und Punkt 2	Die zwei vorhandenen Punkte, zwischen denen die Neigung ermittelt wird
