So erstellen Sie radiale oder senkrechte Punkte auf Achsen

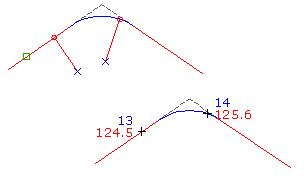

Erstellt einen Punkt auf einer Achse, die radial oder senkrecht zu einem bestimmten Punkt ist.

Vom angegebenen Punkt aus ist der erstellte Punkt lotrecht zu einer Linie und radial zu einem Bogen.

1. Wählen Sie Einstellungen, und erstellen Sie Stile, Layer, Punktgruppen und Beschreibungsschlüssel.
2. Registerkarte Start Gruppe Geländedaten erstellen Menü Punkte Punkte erstellen - Achsen Radial oder senkrecht
3. Wählen Sie eine Achse.
   Anmerkung: Wenn der ausgewählten Achse Längsschnitte zugeordnet sind, wird das Dialogfeld Längsschnitt auswählen angezeigt. Sie können einen Längsschnitt aus der Liste auswählen. Die Höhen der erstellten Punkte werden dann anhand dieses Längsschnitts festgelegt. Wenn für eine Stationierung auf der Achse kein Längsschnittabschnitt vorhanden ist oder Sie <Keine> ausgewählt haben, wird die Punkthöhe entsprechend der Einstellungen zur Punkterstellung im Dialogfeld Punkte erstellen festgelegt.
4. Legen Sie einen Punkt fest.
5. Geben Sie den Punktnamen, die Punktbeschreibung und die Punkthöhe ein, wenn Sie dazu aufgefordert werden.
   Anmerkung: Wenn Sie die Punktbeschreibung aus dem Objekt verwenden möchten, geben Sie in den Einstellungen unter Punkterstellung in den Abschnitt Eingabeaufforderung für Beschreibungen anzeigen die Option Automatisch - Objekt an. Der Name der Achse und die Stationierung werden im Punkteditor in der Spalte Kurzbeschreibung angezeigt.
6. Drücken Sie die EINGABETASTE, um den Befehl zu beenden.

Anmerkung: Viele Faktoren haben auf die Anzeige des Punkts Einfluss. Weitere Informationen finden Sie unter Informationen zum Steuern der Darstellung von Punkten in einer Zeichnung.
