Legen Sie X- und Y-Abstände fest, um den Abstand zwischen dem Anschlusspunkt der Anschlusskomponente und dem Zuordnungspunkt der Beschriftungskomponente zu definieren.

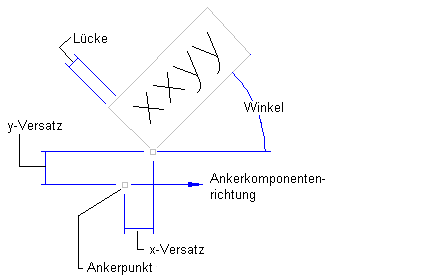

X- und Y-Abstände in einer Textkomponente
Versatzabstände sind von der Ausrichtungsreferenz des Beschriftungsstils abhängig:
- Objekt als Ausrichtungsreferenz der Beschriftung. Die X- und Y-Abstandswerte sind relativ zu dem XY-Koordinatensystem, wie es durch die Anschlusskomponentenrichtung festgelegt ist. In der voranstehenden Abbildung ist die Richtung der Anschlusskomponente null (0) Grad, daher werden die X- und Y-Abstände relativ zu null gemessen (X-Richtung = 0° und Y-Richtung = 90°). Wenn die Richtung der Anschlusskomponente in 45 Grad geändert wird, dann ist die X-Richtung 45 Grad und die Y-Richtung 135 Grad°.
- Welt als Ausrichtungsreferenz der Beschriftung. X- und Y-Abstandswerte sind relativ zum Weltkoordinatensystem (X-Richtung = 0° und Y-Richtung = 90°).
- Ansicht als Ausrichtungsreferenz der Beschriftung. Die X- und Y-Abstandswerte sind relativ zur aktuellen Ansicht (X-Richtung = unterer Rand des Bildschirms und Y-Richtung = 90° zum unteren Rand des Bildschirms).
