Verwenden Sie dieses Dialogfeld, um einen Bericht mit Angaben zu den Fräsbereichen und Abständen eines bestimmten 3D-Profilkörpers zu erstellen.

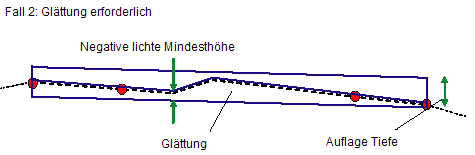

Der 3D-Profilkörper, aus dem dieser Bericht generiert wird, muss unter Verwendung einer der folgenden Querschnittsbestandteile für das Fräsen erstellt worden sein. AutoCAD Civil 3D durchsucht den 3D-Profilkörper nach Stationen, an denen gefräst wird, sowie nach der Breite der Fräsung auf dem 3D-Profilkörper und dem Fräsbereich, d. h. nach dem Bereich unterhalb des bestehenden Gelände-DGM und über der Querschnittsbestandteilüberlagerung.
Der Fräsbericht gibt die Anfangs- und Endstationen, an denen gefräst wird, den linken und rechten Abstand von der Mittellinie an der Anfangs- und Endstation sowie den Bereich, der aus den vorherigen Daten berechnet wurde, an.
Berichtskomponenten auswählen
- 3D-Profilkörper auswählen
-
Gibt den 3D-Profilkörper an, für den der Bericht erstellt werden soll.
- Basislinie auswählen
-
Gibt die 3D-Profilkörper-Basislinie an, für die der Bericht erstellt werden soll. Der 3D-Profilkörper-Querschnitt, der auf diese Basislinie angewendet wird, muss einen Querschnittsbestandteil für das Fräsen enthalten.
Frästoleranz
- Breite
-
Gibt die Differenz in der Breite an, die zwischen dem linken und rechten Abstand von einer Station zur nächsten Station bestehen muss, damit der Fräsbereich in den aktuellen Stationsbereich im Bericht eingeschlossen wird.
Der Bereich zwischen aufeinanderfolgenden Querprofillinien und dem linken und rechten Abstand wird in der Berechnung des Fräsbereichs verwendet. Wenn der Breitenunterschied zwischen den Abständen kleiner ist als der Toleranzwert, wird der Bereich nicht in den Bericht eingeschlossen.
- Stärke
-
Gibt die Differenz in der Stärke an, die zwischen aufeinanderfolgenden Querprofillinien bestehen muss, damit der Fräsbereich in den Bericht eingeschlossen wird
Berichtseinstellungen
- Anfangsstation und Endstation
-
Zeigt die Anfangs- und Endstationen für die angegebene Basislinie an.
Sie können die Werte bearbeiten und den Bereich der in den Bericht aufzunehmenden Stationen ändern. Sie können formatierte und unformatierte Werte eingeben, beispielsweise 2+50.95 oder 250.95.
- Bericht speichern unter
-
Gibt den Namen und den Speicherort des Berichts an. Klicken Sie auf
, und geben Sie den Ordner und Dateityp an. - Bericht erstellen
-
Erstellt den Bericht und speichert ihn am angegebenen Speicherort.
- Fertig
-
Schließt das Dialogfeld und verwirft die Änderungen an den Stationsbereichen.
