Mit den folgenden Griffen können Sie Druckleitungen im Höhenplan bearbeiten. Die jeweiligen Griffe werden in den Abbildungen rot angezeigt.

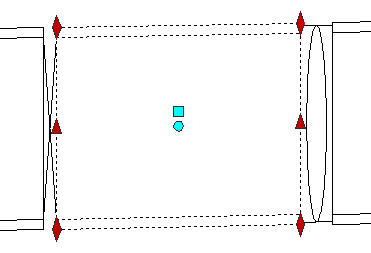

Ändern der Höhe an Oben, Mitte und Unten von Druckleitung
Mit diesen Griffen können Sie Druckleitungssegmente nach oben und unten verschieben. Diese Griffe befinden sich an den Anfangs- und Endpunkten der Haltung.
Verlängern der Druckleitung
Mit diesen Griffen kann die Haltung verkürzt oder verlängert werden, wobei die Neigung beibehalten wird. Diese Griffe befinden sich an den Anfangs- und Endpunkten der Haltung. Wenn Sie mithilfe dieser Griffe die Haltungslänge bearbeiten, ändern sich die 2D- und 3D-Längen des Druckleitungssegments. Diese Griffe werden auf offenen Verbindungen angezeigt.

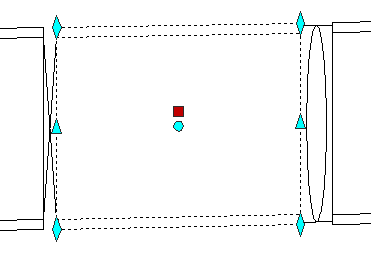

Position
Dieser Griff ermöglicht das Trennen der Haltung (falls eine Verbindung besteht) und ein Verschieben.

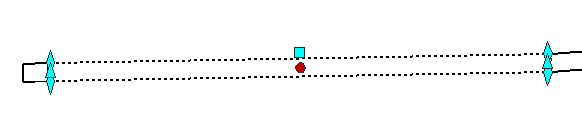

Bogenhaltung
Dieser Griff ermöglicht das Konvertieren einer geraden Haltung in einen Bogen, der aus Segmenten einer bestimmten Länge besteht, die der Standardlänge für diese Druckleitung entspricht.

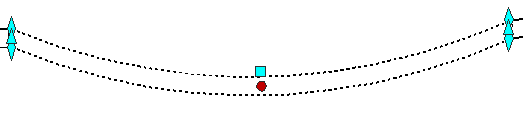

Klicken Sie und ziehen Sie den Griff der Bogenhaltung, um einen Bogen zu erstellen.
