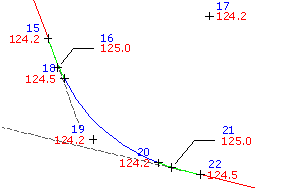

Mit dem Befehl Bei Achsgeometrie können Sie einen Punkt an jedem Hauptpunkt der Achse erstellen.
Hauptpunkte sind Kurvenpunkte (PC), Tangentenpunkte (PT), Übergangsbogen-Bogen (UB), Bogen-Übergangsbogen (BU), Tangenten-Übergangsbogen (TU), Übergangsbogen-Tangenten (UT) und Schnittpunkte (TS).
Beim Erstellen von Punkten mit diesem Befehl werden Sie nicht aufgefordert, eine Beschreibung einzugeben, wenn für die Einstellung Eingabeaufforderung für Beschreibungen anzeigen Punkterstellung die Option Automatisch - Objekt festgelegt ist. Die Kurzbeschreibung und die ausführliche Beschreibung für den Punkt werden je nach Typ des erstellen Punkts automatisch zugewiesen. Die zugewiesene Beschreibung wird in der Zeichnung angezeigt, wenn der aktuelle Punktbeschriftungsstil als Textkomponente eine Kurzbeschreibung oder eine ausführliche Beschreibung enthält.
Die folgende Tabelle beschreibt die erstellten Achsscheitelpunkt-Beschriftungen und die auf der Basis des Punkttyps zugewiesene Beschreibung:
|
Erstellte Beschriftung |
Definition |
|---|---|
|
BOA |
Achsbeginn |
|
PI |
Schnittpunkt |
|
CPI |
Bogenschnittpunkt |
|
PT |
Tangentenpunkt |
|
PC |
Krümmungspunkt |
|
Tangentenschnittpunkt des Übergangsbogens |
Übergangsbogenschnittpunkt |
|
TS |
Tangente-Übergangsbogen-Schnittpunkt |
|
CS |
Bogen-Übergangsbogen-Schnittpunkt |
|
ST |
Übergangsbogen-Tangente-Schnittpunkt |
|
CC |
Bogenmittelpunkt oder Radiuspunkt |
|
EOA |
Achsende |
Die Punkteinstellungen, Stile, Layer, Punktgruppen und Beschreibungsschlüssel haben alle Einfluss darauf, wie ein Punkt erstellt wird oder wie er in der Zeichnung angezeigt wird.
