So erstellen Sie mehrere Bogen

Sie können diesen Befehl als Alternative zum Zeichnen von Achsbogen mit Übergangsbogenquerprofilen verwenden, da die Bogen über verschiedene Längen und Radien verfügen können.

1. Klicken Sie auf Registerkarte StartGruppe ZeichnenDropdown-Liste BogenMehrere Bogen erstellen Finden.

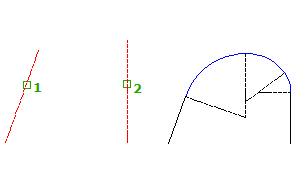

2. Wählen Sie die erste Tangente aus.
3. Wählen Sie die zweite Tangente aus.
4. Legen Sie die Anzahl der Bogen fest, die zwischen den beiden Tangenten eingefügt werden sollen. Die Anzahl ist auf höchstens zehn begrenzt.
5. Legen Sie fest, welcher Bogen über eine fließende Länge verfügt. Ein Bogen im Bogensatz muss über eine fließende Länge verfügen, die aus den Längen und Radien der anderen Bogen berechnet wird. Üblicherweise handelt es sich dabei um einen mittleren Bogen.
6. Geben Sie die Länge und den Radius für alle Bogen außer dem Koppelelement - Bogen und anschließend den Radius dafür ein.

Wenn die Ergebnisse nicht zwischen die beiden ausgewählten Linienobjekte passen, wird die folgende Meldung angezeigt:

Curves cannot fit between the tangents chosen.
Press any key to continue.
