Generieren und Interpretation von Factory-Analyseberichten

Führen Sie zum Erstellen eines Analyseberichts mit Maschinendaten einschließlich der Nutzung die folgenden Schritte durch.

1. Öffnen das DWG-Layout, aus dem Sie den Bericht ableiten möchten.
2. Klicken Sie auf der Registerkarte Factory in der Dropdown-Liste Materialfluss auf Bericht generieren .
3. Geben Sie einen Namen für die Berichtsdatei ein, und klicken Sie auf Speichern.

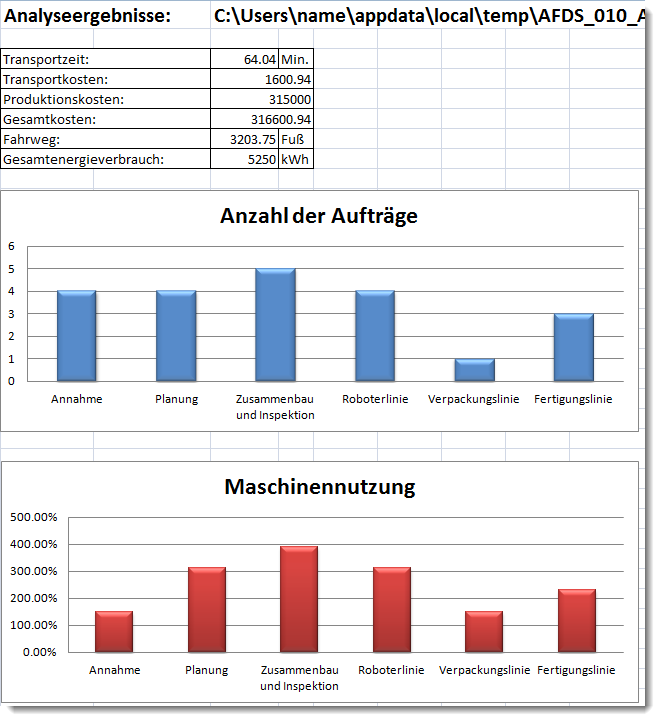

Interpretieren der Berichtsergebnisse

Der Bericht enthält die folgenden Berechnungen.

Anmerkung: Beim Vorgang des Aufrundens in den folgenden Berechnungen wird der Wert auf die nächsthöhere Ganzzahl aufgerundet.

Transportzeit	Bei kontinuierlichen Transporttypen: Wenn (Einrichtungszeit + Verarbeitungszeit) * Stapelgröße < (Länge der Verbindungslinie / Fahrgeschwindigkeit) Summe (Einrichtungszeit + Verarbeitungszeit) * Stapelgröße für alle Aufträge Ansonsten: Summe der (Länge der Verbindungslinie / Fahrgeschwindigkeit + Ladezeit + Entladezeit) * (aufgerundet(Bauteil-Menge des Auftrags / Stapelgröße)) für alle Aufträge Bei nicht kontinuierlichen Transporttypen: Summe der (Länge der Verbindungslinie / Fahrgeschwindigkeit + Ladezeit + Entladezeit) * (aufgerundet(Bauteil-Menge des Auftrags / Stapelgröße)) für alle Aufträge
Transportkosten	Bei kontinuierlichen Transporttypen: Wenn (Einrichtungszeit + Verarbeitungszeit) * Stapelgröße < (Länge der Verbindungslinie / Fahrgeschwindigkeit) Summe (Einrichtungszeit + Verarbeitungszeit) * Stapelgröße * Transportkostensatz für alle Aufträge Ansonsten: Summe der (Länge der Verbindungslinie / Fahrgeschwindigkeit + Ladezeit + Entladezeit) * (aufgerundet(Bauteil-Menge des Auftrags / Stapelgröße)) Transportkostensatz für alle Aufträge Bei nicht kontinuierlichen Transporttypen: Summe der (Länge der Verbindungslinie / Fahrgeschwindigkeit + Ladezeit + Entladezeit) * (aufgerundet(Bauteil-Menge des Auftrags / Stapelgröße)) Transportkostensatz für alle Aufträge
Produktionskosten	(Einrichtungszeit * Einrichtungskostensatz + Verarbeitungszeit * Verarbeitungskostensatz) * Bauteil-Menge bei jedem Vorgang für alle Aufträge
Gesamtkosten	Gesamttransportkosten + Gesamtproduktionskosten
Fahrweg	Bei kontinuierlichen Transporttypen: Summe der Länge der Verbindungslinie * (aufgerundet(Bauteil-Menge des Auftrags / Stapelgröße) für alle Aufträge Bei nicht kontinuierlichen Transporttypen: Summe der Länge der Verbindungslinie * (aufgerundet(Bauteil-Menge des Auftrags / Stapelgröße) für alle Aufträge Anmerkung: Falls bidirektional, wird der Abstand verdoppelt.
Gesamtenergieverbrauch (kWh)	(Einrichtungszeit + Verarbeitungszeit) * Bauteil-Menge * Energieverbrauchsrate bei jedem Vorgang für alle Aufträge

Für die gewünschte Produktionsrate pro Tag:

Maschinennutzung für eine Station = ((Einrichtungszeit in Minuten + Verarbeitungszeit in Minuten) * Gewünschte Produktionsrate pro Tag für alle Aufträge an der Station / (Anzahl der Schichten * Stunden pro Schicht * 60 * Betriebszeit in %)) * 100 %

Für die gewünschte Produktionsrate pro Stunde/Minute/Sekunde:

Maschinennutzung für eine Station = ((Einrichtungszeit in Minuten + Verarbeitungszeit in Minuten) * Gewünschte Produktionsrate pro Minute für alle Aufträge an der Station * Betriebszeit in %) * 100 %
