Es gibt vier Arten von Transformations-Gizmos in InfraWorks 360, mit denen Objekte entlang der X-, Y- und Z-Achse verschoben sowie gedreht werden können. Außerdem kann die Höhe und Erhebung angepasst werden.
Mit Transformations-Gizmos können Sie ein Objekt oder einen Auswahlsatz von Objekten mit der Maus oder durch Eingabe eines Werts rasch anpassen.

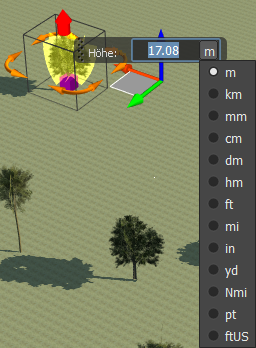

Sie können die Maßeinheit für das ausgewählte Objekt ändern. Sie können das Feld Wert durch Ziehen auf eine andere Position verschieben.
| Gizmo | Visuelle Darstellung |
|---|---|
|
Verschieben |
|
|
Drehen |
|
|
Höhe/Erhebung |
|
Verschieben-Gizmo
| Griff | Zweck | Visuelle Darstellung |
|---|---|---|
|
XY-Ebene |
Verschieben Sie ein Objekt an eine beliebige Stelle in der XY-Ebene. |
|
|
X-Achse |
Legen Sie fest, dass die Verschiebung eines Objekts nur entlang der X-Achse erfolgt. |
|
|
Y-Achse |
Legen Sie fest, dass die Verschiebung eines Objekts nur entlang der Y-Achse erfolgt. |
|
|
Z-Achse |
Legen Sie fest, dass die Verschiebung eines Objekts nur entlang der Z-Achse erfolgt. |
|
Drehen-Gizmo
| Griff | Zweck | Visuelle Darstellung |
|---|---|---|
|
Drehung |
Drehen Sie ein Objekt um die Z-Achse. |
|
Höhen-/Erhebungs-Gizmos
Mit dem Höhen-Gizmo wird die Höhe von einem oder mehreren ausgewählten Objekten angepasst. Mit dem Erhebungs-Gizmo wird die Erhebung von Steuerpunkten angepasst.
Das Höhen-Gizmo ist nur für Gebäude, Stadtmöbel und Bäume verfügbar. Für Bäume und Stadtmöbel werden die ausgewählten Objekte vom Höhen-Gizmo proportional skaliert. Für Gebäudeobjekte wird die Höhe des Gebäudes vom Höhen-Gizmo geändert, aber die Grundfläche bleibt unverändert.
| Griff | Zweck | Visuelle Darstellung |
|---|---|---|
|
Höhe |
Ändern Sie die Höhe von Gebäudeobjekten oder die Skalierung von Bäumen und Stadtmöbeln. |
|
|
Erhebung |
Passen Sie die Erhebung eines Steuerpunkts für eine ausgewählte Straße, einen Schienenweg oder eine Überdeckung an. |
|
