Mithilfe der Strategie 2D-Nuten/Schlitz können eine oder mehrere Anfahrpositionen ausgewählt werden. Damit können Sie angeben, in welches Ende der Nut eingetaucht werden soll. Dies ist hilfreich, wenn Sie in Ihren Nuten vorgebohrte Löcher haben.

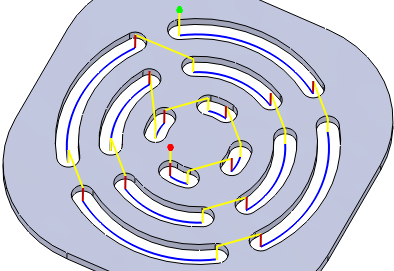

Die nachfolgende Abbildung zeigt mehrere Nuten ohne angegebene Anfahrpositionen.

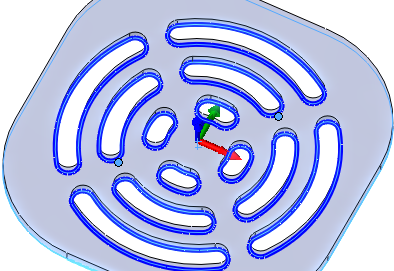

Hier sind die Anfahrpositionen ausgewählt.

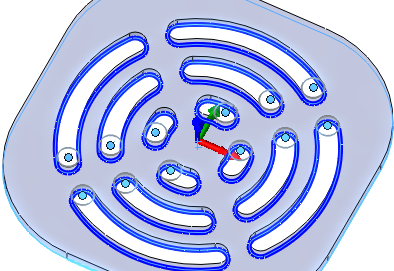

Wie unten zu sehen, erfolgt beim erzeugten Werkzeugweg ein Eintauchen bei den angegebenen Anfahrpositionen.
Inventor HSM Express interpretiert Anfahrpositionen als Hinweise darauf, wo das Werkzeug eintauchen soll, und versucht, eine Startposition zu wählen, die möglichst nahe an der nächsten unter allen angegebenen Anfahrpositionen liegt.
In dem oben stehenden Beispiel führt die breite Festlegung der Anfahrpositionen normalerweise zum gewünschten Ergebnis. Zudem lassen sich die Anfahrpositionen einfacher und mit größerer Flexibilität angeben.
Bei Auswahl von lediglich zwei Anfahrpositionen wie in der unten stehenden Abbildung beginnt Inventor HSM Express alle Schlitz-Werkzeugwege an den Enden, die den Anfahrpositionen am nächsten liegen. An sich wird mit der folgenden Auswahl der Anfahrpositionen genau derselbe Werkzeugweg erzeugt wie beim vorherigen Beispiel.
