Bearbeiten der Fasen

Zum Erstellen der erforderlichen Fasen wird erneut eine Operation 2D-Kontur verwendet.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte CAM Gruppe 2D-Fräsen 2D-Kontur .

Registerkarte Werkzeug + Informationen

1. Klicken Sie auf , um die Werkzeugbibliothek zu öffnen.
2. Wählen Sie aus der Bibliothek CAM Mania Tutorial das Werkzeug #3 - Ø1/4" 45° chamfer aus.
3. Klicken Sie auf , um das Dialogfeld Werkzeugbibliothek zu schließen.

Registerkarte Geometrie

1. Klicken Sie auf der Registerkarte Geometrie auf die Schaltfläche Konturauswahl, und wählen Sie alle vier Fasen auf der oberen Fläche des Bauteils aus.

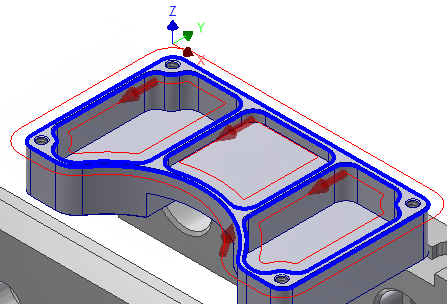

2. Stellen Sie sicher, dass die Konturpfeile in die in der unten stehenden Abbildung dargestellten Richtungen zeigen. Klicken Sie gegebenenfalls auf einen Pfeil, um seine Richtung umzukehren.

Registerkarte Strategieeinstellungen

1. Klicken Sie auf die Registerkarte Strategieeinstellungen.

Da ein Anfaswerkzeug ausgewählt wurde, aktiviert Inventor HSM automatisch die Gruppe Fase.

2. Legen Sie den Wert für Fasenspitzenversatz auf 0,02 Zoll fest.

Starten der Berechnung

1. Klicken Sie auf die Schaltfläche , oder klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie im Minimenü auf OK, um 2D-Kontur zu beenden und den Werkzeugweg zu erzeugen.

Fahren Sie fort mit dem Bearbeiten der konischen Senkungen...
