Info über Drehen - Gewinde



Zugriff:

Multifunktionsleiste: Registerkarte CAM Gruppe Drehen Gewinde

Die Gewinde-Strategie dient zum Drehen sowohl von zylindrischen als auch von Konischen Gewinden. Die CNC-Steuerung muss über integrierte Unterstützung für die Synchronisierung von Spindel und Vorschub verfügen.

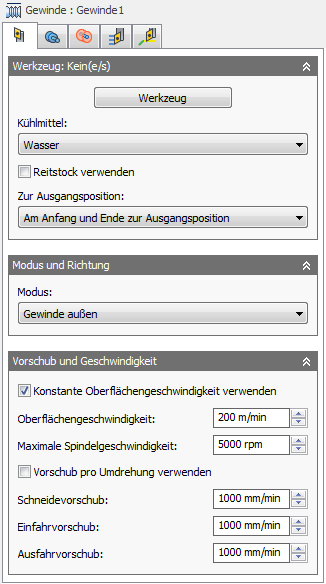

Einstellungen auf der Registerkarte Werkzeug + Informationen



Kühlmittel:

Der mit dem Werkzeug verwendete Kühlmitteltyp

Reitstock verwenden

Ein Reitstock wird verwendet, um die Längsdrehachse des zu bearbeitenden Werkstücks zu unterstützen. Dies ist besonders dann sinnvoll, wenn das Werkstück relativ lang und dünn ist. Ohne den Reitstock kann sich das Werkstück beim Schneiden übermäßig biegen und "rattern".

Damit diese Option wirksam wird, benötigt Ihre Maschine einen programmierbaren Reitstock, und Ihr Postprozessor muss so konfiguriert werden, dass der für Ihre Maschine erforderliche Code geschrieben wird.

Nach der Konfiguration wird zu Beginn der Operation normalerweise M21 (Reitstock vorwärts) und am Ende M22 (Reitstock rückwärts) angezeigt, wenn diese Option aktiviert ist.

Zur Ausgangsposition:

Die Ausgangsposition ist ein bekannter Z-Wert relativ zum WKS und wird innerhalb des Abschnitts Arbeitskoordinatensystem (WKS) auf der Registerkarte Setup des Dialogfelds Setup-Strategie definiert.

Sie können das Werkzeug zwingen, vor Beginn der Operation oder sobald die Operation abgeschlossen ist zur Ausgangsposition zu gehen. Das Werkzeug wird immer aus dem Rohteil auf der X-Achse herausgezogen, bis es den Sicherheitsabstand erreicht hat. Anschließend wird es in die Ausgangsposition der Z-Achse bewegt.

Modus:

Je nach Drehstrategie legt diese Einstellung fest, ob das Werkzeug das Bauteil axial oder radial bearbeitet und in welcher Richtung es angenähert bzw. zurückgezogen wird.

Konstante Oberflächengeschwindigkeit verwenden

Aktivieren Sie diese Option, um die Spindelgeschwindigkeit automatisch anzupassen, sodass die Oberflächengeschwindigkeit zwischen dem Werkzeug und dem Werkstück beim Ändern des Schneidedurchmessers konstant bleibt. Konstante Oberflächengeschwindigkeit wird auf den meisten Maschinen mit G96 angegeben.

Anmerkung: Weitere Informationen finden Sie im Inventor HSM-Hilfethema: Info über Drehen - Vorschübe und Geschwindigkeiten.

Spindeldrehzahl:

Die Drehzahl der Spindel

Schnittgeschwindigkeit:

Die Spindeldrehzahl, ausgedrückt als die Oberflächengeschwindigkeit des Werkzeugs

Maximale Spindelgeschwindigkeit:

Gibt die maximal zulässige Spindelgeschwindigkeit bei Verwendung einer konstanten Oberflächengeschwindigkeit an.

Vorschub pro Umdrehung verwenden

Aktivieren Sie diese Option, um den Vorschub automatisch an die Spindeldrehzahl anzupassen, sodass die Spangeschwindigkeit konstant bleibt.

Schneidenvorschub:

Der bei Schnittbewegungen verwendete Vorschub

Einfahrvorschub:

Der bei der Einfahrt in eine Schnittbewegung verwendete Vorschub

Ausfahrvorschub:

Der bei der Ausfahrt aus einer Schnittbewegung verwendete Vorschub

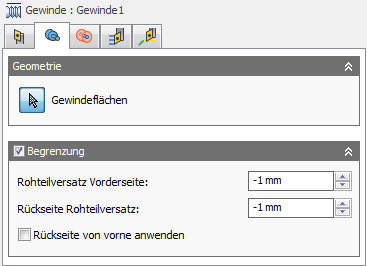

Einstellungen auf der Registerkarte Geometrie



Gewindeflächen

Auswahlschaltfläche für Flächen mit Gewinde.

Begrenzung

Werkzeugwege können durch Auswählen der Begrenzungsbereiche mit der Schaltfläche Begrenzung auf einen bestimmten Bereich eingeschränkt werden. Begrenzungsbereiche können anhand einer Kombination aus Kanten, Flächen oder Skizzierpunkten definiert werden.

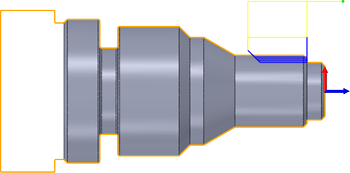

Vorderseite Rohteilaufmaß:

Gibt an, wie weit die Bearbeitung über die Modellvorderseite hinaus erfolgt.



Negativer vorderer Versatz



Positiver vorderer Versatz

Anmerkung: Dieser Versatz gilt für die Rückseite des Modells oder Begrenzungsbereichs und kann zusammen mit einem vorderen Versatz verwendet werden.

Rückseite Rohteilaufmaß:

Gibt an, wie weit die Bearbeitung über die Modellrückseite hinaus erfolgt.



Negativer hinterer Versatz



Positiver hinterer Versatz

Anmerkung: Dieser Versatz gilt für die Rückseite des Modells oder Begrenzungsbereichs und kann zusammen mit einem vorderen Versatz verwendet werden.

Rückseite von vorne anwenden

Wendet den Rückseitenversatz des Rohteils von der Vorderseite an.

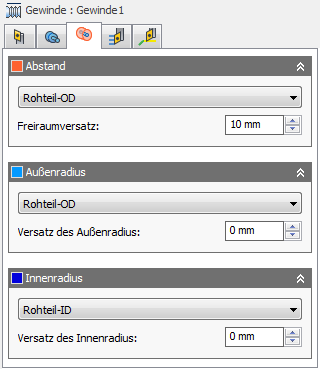

Einstellungen auf der Registerkarte Radien



Freimachung

Legen Sie diese Höhe fest, um den Radius zu steuern, bei dem das Werkzeug den Werkzeugweg beginnt und beendet. Das Werkzeug wird dem Rohteil mit diesem radialen Freiraumversatz von der Innenseite des Rohteils entlang der Z-Achse (Spindelachse) angenähert bzw. von diesem zurückgezogen. Der auf der orangefarbenen Registerkarte angezeigte Wert ist der aktuelle Radius relativ zur Setup-Achse.



Äußerer Abstand - Radius

Anmerkung: Der Abstandsradius muss gleich oder größer als der Außenradius sein, um einen gültigen Werkzeugweg zu generieren.

Freiraumversatz:

Gibt den Wert für den Freiraumversatz an.



Äußerer Abstand - Versatz

Außenradius

Definiert die radiale Begrenzung durch Einschränken des äußeren radialen Bereichs des Werkzeugwegs. Wählen Sie eine der folgenden Optionen:



Außenradius

Versatz des Außenradius:

Gibt den Wert für den Versatz des Außenradius an.

Innenradius

Definiert die radiale Begrenzung durch Einschränken des inneren radialen Bereichs des Werkzeugwegs. Wählen Sie eine der folgenden Optionen:



Innenradius

Versatz des Innenradius:

Gibt den Wert für den Versatz des Innenradius an.

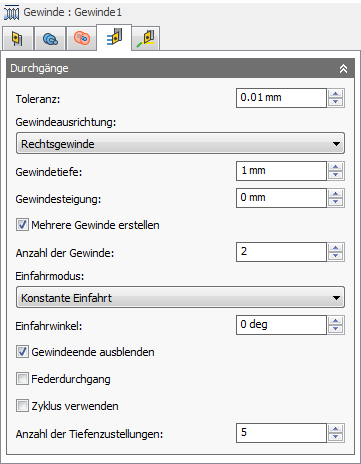

Einstellungen auf der Registerkarte Strategieeinstellungen



Toleranz:

Die Bearbeitungstoleranz ist die Summe der für die Neuberechnung der Werkzeugwege und für die Geometrietriangulation verwendeten Toleranzen. Eventuelle zusätzliche Filtertoleranzen müssen zu dieser Toleranz hinzugefügt werden, um die Gesamttoleranz zu erhalten.



Hohe Toleranz 0,100



Niedrige Toleranz 0,001

Die Konturbewegung der CNC-Maschine wird über den Linienbefehl G1 und die Bogenbefehle G2 und G3 gesteuert. Hierfür gleicht CAM die Spline- und Flächen-Werkzeugwege durch Linearisieren an, wobei viele kurze Liniensegmente erstellt werden, um sich der gewünschten Form anzunähern. Wie genau der Werkzeugweg der gewünschten Form entspricht, hängt weitgehend von der Anzahl der verwendeten Linien ab. Je mehr Linien, desto enger nähert sich der Werkzeugweg der Nennform des Splines oder der Fläche an.

Data Starving

Es ist verlockend, immer sehr enge Toleranzen zu verwenden, aber dies muss gegen gewisse Aspekte abgewogen werden, wie z. B. längere Zeiten für die Werkzeugwegberechnung, große G-Code-Dateien und sehr kurze Linearbewegungen. Die ersten beiden Aspekte stellen kein großes Problem dar, da Inventor HSM Berechnungen sehr schnell durchführt und die meisten modernen Steuerungen über mindestens 1 MB RAM verfügen. Die kurzen Linearbewegungen können jedoch in Verbindung mit hohen Vorschubgeschwindigkeiten zu einem Phänomen führen, das als Data Starving bekannt ist.

Data Starving tritt auf, wenn die Steuerung so stark mit Daten überflutet wird, dass sie die Verarbeitung nicht bewältigen kann. CNC-Steuerungen können nur eine begrenzte Anzahl von Codezeilen (Blöcken) pro Sekunde verarbeiten. Die Bandbreite reicht von gerade einmal 40 Blöcken/Sekunde auf älteren Maschinen bis zu 1.000 Blöcken/Sekunde und mehr auf neueren Maschinen wie der Haas Automation-Steuerung. Kurze Linearbewegungen und hohe Vorschubgeschwindigkeiten können die Verarbeitungsrate derart erhöhen, dass die Steuerung überfordert ist. Wenn dies geschieht, muss die Maschine nach jeder Bewegung anhalten und auf den nächsten Servobefehl von der Steuerung warten.

Gewinde-Drehen:

Gewindetiefe:

Gibt die Gewindetiefe an.

Gewindesteigung:

Gibt die Gewindesteigung an.

Mehrere Gewindegänge erzeugen

Ermöglicht die Eingabe der Anzahl der Gewindegänge.

Anzahl der Gewindegänge:

Bestimmt die Anzahl der Gewindegänge.

Einfahrmodus:

Die Einfahrt ist die Tiefe des Abtrags pro Durchgang und entscheidend für das Schneiden von Gewinden. Bei jedem Durchgang wird ein größerer Teil der Schnittkante des Einsatzes eingeführt. Es gibt zwei Einfahrmodusoptionen.

Einfahrwinkel:

Gibt den Einfahrwinkel an.

Gewindeende ausblenden

Aktivieren Sie diese Option, um das Gewinde am Ende auszublenden.

Federdurchgang

Aktivieren Sie diese Option zum zweimaligen Durchführen des endgültigen Schlichtdurchgangs, um Material vom Rohteil zu entfernen, das aufgrund von Werkzeugdurchbiegung übrig ist.

Zyklus verwenden

Aktivieren Sie diese Option, um eine Ausgabe als fester Zyklus anzufordern.

Anzahl der Tiefenzustellungen:

Gibt die gewünschte Anzahl der Tiefenzustellungen an.

Einstellungen auf der Registerkarte Verbindungen und Anfahr-Wegfahrbewegungen



Rückzugsart:

Steuert, wie das Werkzeug nach jedem Schnittdurchgang auf den Abstandsdurchmesser zurückgezogen wird, oder ob es nur ein kurzes Stück vom Werkstück zurückgezogen wird. Der Abstand wird durch den Wert für Sicherheitsabstand bestimmt.

Übergeordnetes Thema: Info über Drehen
