So geben Sie die Bemaßungseigenschaften und Toleranzen für ein Dokument an

Geben Sie an, wie Bemaßungen vorgabegemäß für das aktuelle Inventor-Dokument angezeigt werden.

Geben Sie auf ähnliche Weise das vorgegebene Toleranzverhalten auf Dokumentbasis an.

Geben Sie die vorgegebenen Optionen für Bemaßungen und Toleranzen im Dialogfeld Dokumenteinstellungen an. Sie können aber auch über das Dialogfeld Bemaßungseigenschaften darauf zugreifen.

Angeben der vorgegebenen Bemaßungseigenschaften

1. Klicken Sie auf Registerkarte Extras Gruppe Optionen Dokumenteinstellungen .
2. Wählen Sie auf der Registerkarte Einheiten des Dialogfelds Dokumenteinstellungen unter Anzeige der Modellierungsbemaßung den Grad der Genauigkeit, die Sie auf Bemaßungen anwenden möchten:
   • Genauigkeit lineare Bem. Steuert die Anzahl der Dezimalstellen für lineare Bemaßungen.
   • Genauigkeit Winkelbem. Steuert die Anzahl der Dezimalstellen für Winkelbemaßungen.
3. Wählen Sie ebenfalls unter Anzeige der Modellierungsbemaßung aus, wie Sie Bemaßungen in Skizzen anzeigen möchten:

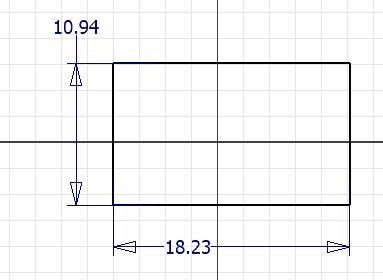

   • Als Wert anzeigen. Zeigt den Nennwert der Bemaßung an.

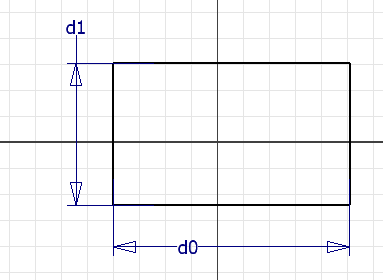

   • Als Namen anzeigen. Zeigt die Bemaßung als Parameternamen an.

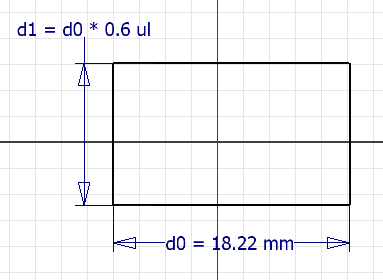

   • Als Ausdruck anzeigen. Zeigt die Bemaßung als Gleichung an.

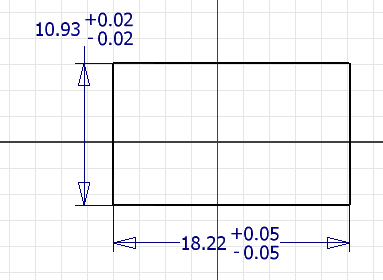

   • Toleranz anzeigen. Zeigt die Toleranz für die Bemaßung an.

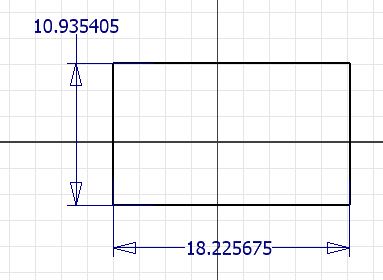

   • Genauen Wert anzeigen. Zeigt den Bemaßungswert an, eine möglicherweise vorhandene Genauigkeitseinstellung wird ignoriert.

4. Klicken Sie auf Anwenden, um die Einstellungen anzuwenden und mit der Arbeit im Dialogfeld Dokumenteinstellungen fortzufahren, oder klicken Sie auf OK, um den Vorgang abzuschließen und den Befehl zu beenden.
   Anmerkung: Sie können die Bemaßungseigenschaften auch aufrufen und bearbeiten, indem Sie mit der rechten Maustaste auf eine Bemaßung in einer Skizze klicken und Bemaßungseigenschaften wählen. Klicken Sie im Dialogfeld Bemaßungseigenschaften auf die Registerkarte Dokumenteinstellungen.

Festlegen von Toleranzvorgaben

1. Klicken Sie auf Registerkarte Extras Gruppe Optionen Dokumenteinstellungen .
2. Wählen Sie auf der Registerkarte Toleranznormen des Dialogfelds Dokumenteinstellungen eine oder beide der folgenden Optionen aus:
   • Toleranznormwerte verwenden. Verwendet beim Erstellen von Bemaßungen die auf dieser Registerkarte festgelegten Genauigkeits- und Toleranzwerte. Verwenden Sie die Felder Linear und Winkel, um die Toleranzeinstellungen auf Bemaßungen mit einer bestimmten Genauigkeit anzuwenden.
   • Exportieren von Toleranznormwerten Exportiert Bemaßungen mit den auf dieser Registerkarte festgelegten Genauigkeits- und Toleranzwerten in Zeichnungen. Klicken Sie auf die Felder Linear und Winkel, um die Toleranzeinstellungen auf Bemaßungen mit einer bestimmten Genauigkeit anzuwenden.
3. Klicken Sie auf Anwenden, um die Einstellungen anzuwenden und mit der Arbeit im Dialogfeld Dokumenteinstellungen fortzufahren, oder klicken Sie auf OK, um den Vorgang abzuschließen und den Befehl zu beenden.
   Alle Bemaßungen im aktuellen Bauteildokument, auf die keine Toleranz angewendet ist, werden entsprechend den geänderten Werten aktualisiert.

   Anmerkung: Anmerkung: Sie können die Toleranzeinstellungen für ein Dokument auch aufrufen und bearbeiten, indem Sie mit der rechten Maustaste auf eine Bemaßung in einer Skizze klicken und Bemaßungseigenschaften wählen. Klicken Sie im Dialogfeld Bemaßungseigenschaften auf die Registerkarte Dokumenteinstellungen.
