So wenden Sie geometrische Abhängigkeiten an

Anwenden der Abhängigkeit Koinzident

Die Abhängigkeit Koinzident bewirkt eine Abhängigkeit zwischen zwei Punkten oder die Platzierung eines Punkts auf einer Kurve. In einer 3D-Skizze kann die Abhängigkeit Koinzident auch eine Abhängigkeit zwischen Punkten bzw. Linien und Oberflächen bewirken.

Der gelbe Koinzidentpunkt steht für das Vorhandensein der Abhängigkeit. Wenn Sie die von der Abhängigkeit betroffene Geometrie ermitteln möchten, bewegen Sie den Mauszeiger auf den gelben Punkt. Die Zeichen für Abhängigkeiten Koinzident erscheinen. Halten Sie den Mauszeiger auf einem Zeichen, um die betroffene Geometrie anzuzeigen.

Der grüne Koinzidentpunkt bedeutet, dass die Koinzident-Abhängigkeiten beim gelockerten Ziehen im Lockerungsmodus entfernt werden können.

1. Klicken Sie in einer aktiven Skizze auf Registerkarte Skizze Gruppe Abhängig machen Abhängigkeit Koinzident (2D-Skizze) oder auf Registerkarte 3D-Skizze Gruppe Abhängig machen Abhängigkeit Koinzident (3D-Skizze).
2. Klicken Sie in das Grafikfenster, um den Punkt festzulegen, der abhängig gemacht werden soll.
3. Klicken Sie auf die Geometrie, zu der der Punkt eine Abhängigkeit aufweist.
4. Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig, oder drücken Sie die ESC-Taste, oder wählen Sie ein anderes Werkzeug oder einen anderen Befehl aus.

   Beachten Sie bei der Anwendung der Abhängigkeit Koinzident Folgendes:

   • Eine Abhängigkeit Koinzident wird automatisch an den Endpunkten von Kurven erstellt, die nacheinander mit dem Befehl Linie erstellt werden.
   • Ein Punkt, der als von einer Kurve abhängig bestimmt wurde, kann außerhalb der Grenzen einer Kurve liegen.
   • Ein mit einer Kurve koinzidenter Punkt gleitet die Kurve entlang, sodass er an jeder beliebigen Stelle entlang der Kurve liegen kann, es sei denn, der Punkt ist durch andere Abhängigkeiten und Bemaßungen fixiert.

Anwenden der Abhängigkeit Kollinear

1. Klicken Sie in einer aktiven Skizze auf Registerkarte Skizze Gruppe Abhängig machen Abhängigkeit Kollinear (2D-Skizze) oder auf Registerkarte 3D-Skizze Gruppe Abhängig machen Abhängigkeit Kollinear (3D-Skizze).

Anwenden der Abhängigkeit Konzentrisch (2D-Skizzen)

Die Abhängigkeit Konzentrisch weist zwei Bogen, Kreisen oder Ellipsen den gleichen Mittelpunkt zu.

Anmerkung: Das Ergebnis einer konzentrischen Abhängigkeit entspricht der Anwendung der Abhängigkeit Koinzident auf die Mittelpunkte.

1. Klicken Sie in einer aktiven Skizze auf Registerkarte Skizze Gruppe Abhängig machen Abhängigkeit Konzentrisch .
2. Klicken Sie im Grafikfenster auf den ersten Bogen, den ersten Kreis oder die erste Ellipse.
3. Klicken Sie auf die zweite Kurve, die zur ersten konzentrisch sein soll.
4. Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig, oder drücken Sie die ESC-Taste, oder wählen Sie ein anderes Werkzeug oder einen anderen Befehl aus.

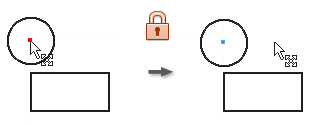

Anwenden der festgelegten Abhängigkeit

Durch die festgelegte Abhängigkeit werden Punkte und Kurven an einer Position relativ zum Koordinatensystem der Skizze fixiert. Wenn Sie das Skizzierkoordinatensystem verschieben oder drehen, werden feste Kurven oder Punkte mitbewegt.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Abhängig machen Fest (2D-Skizze) oder auf Registerkarte 3D-Skizze Gruppe Abhängig machen Fest (3D-Skizze).
2. Klicken Sie im Grafikfenster auf eine Kurve, einen Mittelpunkt oder einen Punkt.
3. Wählen Sie nach Belieben weitere Kurven oder Punkte aus, die festgelegt werden sollen.
4. Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig, oder drücken Sie die ESC-Taste, oder wählen Sie ein anderes Werkzeug oder einen anderen Befehl aus.
   Die festgelegte Abhängigkeit bewirkt Folgendes:

   • Die Position und der Winkel einer Linie sind festgelegt, die Endpunkte können jedoch zum Anpassen der Linienlänge verschoben werden.
   • Kreise und Bogen haben einen festgelegten Mittelpunkt und Radius.
   • Bogen- und Linienendpunkte können entlang des Radius oder der Länge frei verschoben werden.
   • Bei festgelegten Endpunkten oder Mittelpunkten können Linien und Bogen um die Punkte gedreht werden.
   • Position, Größe und Ausrichtung eines Kreises oder einer Ellipse sind festgelegt.

Anwenden der Abhängigkeit Parallel oder Lotrecht

Die Abhängigkeit Parallel bewirkt, dass ausgewählte Linien oder Ellipsenachsen parallel zueinander verlaufen. In einer 3D-Skizze verläuft die parallele Abhängigkeit parallel zu den X-, Y- oder Z-Achsen, sofern Sie für diese keine manuellen Abhängigkeiten zur ausgewählten Geometrie eingerichtet haben.

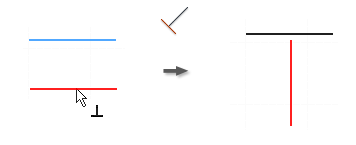

Die Abhängigkeit Lotrecht bewirkt, dass ausgewählte Linien, Kurven oder Ellipsenachsen in einem Winkel von 90 Grad zueinander liegen.

1. Klicken Sie in einer aktiven Skizze auf eine der folgenden Optionen:
   • Registerkarte Skizze Gruppe Abhängig machen Abhängigkeit Parallel (2D-Skizze)
   • Registerkarte Skizze Gruppe Abhängig machen Abhängigkeit Parallel (3D-Skizze)
   • Registerkarte Skizze Gruppe Abhängig machen Abhängigkeit Parallel (2D-Skizze)
   • Registerkarte Skizze Gruppe Abhängig machen Abhängigkeit Parallel (3D-Skizze)
2. Klicken Sie im Grafikfenster auf die erste Linie, Kurve oder Ellipsenachse.
3. Klicken Sie auf eine zweite Linie, Kurve oder Ellipsenachse.
4. Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig, oder drücken Sie die ESC-Taste, oder wählen Sie ein anderes Werkzeug oder einen anderen Befehl aus.
   Anmerkung: Wenn Sie einem Spline eine lotrechte Abhängigkeit hinzufügen möchten, müssen Sie diese zwischen dem Spline und einer Kurve von Endpunkt zu Endpunkt anwenden.

Anwenden der Abhängigkeit Horizontal oder Vertikal (2D-Skizzen)

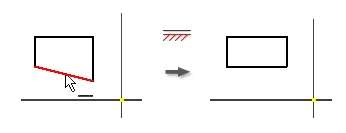

Die Abhängigkeit Horizontal bewirkt, dass Linien, Ellipsenachsen oder Punktpaare parallel zur X-Achse des Koordinatensystems liegen.

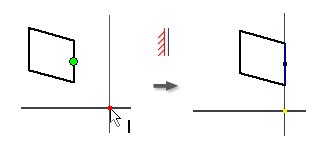

Die Abhängigkeit Vertikal bewirkt, dass Linien, Ellipsen oder Punktpaare parallel zur Y-Achse des Koordinatensystems verlaufen.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Abhängig machen Abhängigkeit Horizontal oder auf Registerkarte Skizze Gruppe Abhängig machen Abhängigkeit Vertikal .
2. Klicken Sie im Grafikfenster auf eine Linie, eine Ellipsenachse oder auf zwei Punkte.
3. Wählen Sie nach Belieben weitere Linien, Ellipsenachsen oder Punktpaare aus.
4. Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig, oder drücken Sie die ESC-Taste, oder wählen Sie ein anderes Werkzeug oder einen anderen Befehl aus.

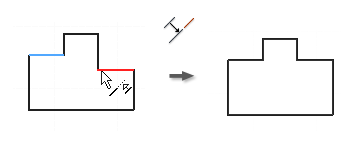

Anwenden der Abhängigkeit Gleich (2D-Skizzen)

1. Klicken Sie in einer aktiven Skizze auf Registerkarte Skizze Gruppe Abhängig machen Abhängigkeit Gleich .
2. Klicken Sie im Grafikfenster auf den ersten Kreis, den ersten Bogen oder die erste Linie.
3. Wählen Sie eine zweite Kurve gleichen Typs aus, um die Größe der beiden Kurven anzugleichen.
4. Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig, oder drücken Sie die ESC-Taste, oder wählen Sie ein anderes Werkzeug oder einen anderen Befehl aus.

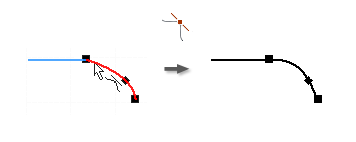

Anwenden der Abhängigkeit Stetig (G2) (2D-Skizzen)

Die Abhängigkeit Stetig (G2) bewirkt eine stetige Krümmungsbedingung (G2) zwischen einem Spline und einer anderen Kurve, z. B. einer Linie, einem Bogen oder einem Spline.

1. Klicken Sie in einer aktiven Skizze auf Registerkarte Skizze Gruppe Abhängig machen Abhängigkeit Stetig (G2) (3D-Skizze) oder auf Registerkarte 2D-Skizze Gruppe Abhängig machen Abhängigkeit Stetig (G2) (3D-Skizze).
2. Klicken Sie im Grafikfenster auf den Spline und auf die mit dem Spline-Endpunkt verbundene Kurve, um die Abhängigkeit Stetig hinzuzufügen. Die Spline-Krümmung wird so angepasst, dass eine G2-Bedingung entsteht.
3. Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig, oder drücken Sie die ESC-Taste, oder wählen Sie ein anderes Werkzeug oder einen anderen Befehl aus.

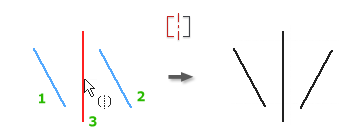

Anwenden der Abhängigkeit Symmetrisch (2D-Skizzen)

Die Abhängigkeit Symmetrisch bewirkt, dass ausgewählte Linien oder Kurven im proportional gleichen Abstand zu einer ausgewählten Symmetrielinie verlaufen. Segmente, die von der ausgewählten Geometrie abhängig sind, werden bei Anwendung der Abhängigkeit neu ausgerichtet.

1. Klicken Sie in einer aktiven Skizze auf Registerkarte Skizze Gruppe Abhängig machen Symmetrisch .
2. Klicken Sie im Grafikfenster auf die erste Linie oder Kurve.
3. Klicken Sie auf die zweite Linie oder Kurve.
4. Klicken Sie auf die Symmetrielinie.
5. Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig, oder drücken Sie die ESC-Taste, oder wählen Sie ein anderes Werkzeug oder einen anderen Befehl aus.
   Beachten Sie bei der Anwendung der Abhängigkeit Symmetrisch Folgendes:

   • Wenn Sie die Symmetrielinie löschen, werden die symmetrischen Abhängigkeiten ebenfalls gelöscht.
   • Ausgewählte Linien und Bogen werden bei einer Linie positioniert, um eine symmetrische Form zu erzeugen. Die von den ausgewählten Formen abhängigen Geometrien werden beim Anwenden der Abhängigkeit ebenfalls bewegt.
   • Die Symmetrielinie kann einen beliebigen Typ aufweisen.

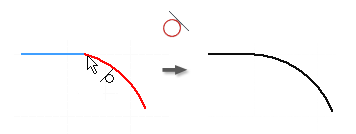

Anwenden der Abhängigkeit Tangential

1. Klicken Sie in einer aktiven Skizze auf Registerkarte Skizze Gruppe Abhängig machen Abhängigkeit Tangential (2D-Skizze) oder auf Registerkarte 3D-Skizze Gruppe Abhängig machen Abhängigkeit Tangential (3D-Skizze).
2. Klicken Sie im Grafikfenster auf die erste Kurve.
   Anmerkung: In 3D-Skizzen muss die erste ausgewählte Kurve ein Spline sein. Danach kann in der Skizze beliebige Geometrie (einschließlich einer Modellkante) ausgewählt werden, die einen gemeinsamen Endpunkt mit dem Spline hat.
3. Wählen Sie die zweite Kurve.
4. Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig, oder drücken Sie die ESC-Taste, oder wählen Sie ein anderes Werkzeug oder einen anderen Befehl aus.
