Mit dem Befehl Trennfläche dehnen wird eine Trennfläche durch Dehnen entlang der Tangente oder Regel der ausgewählten Flächen und Kanten erstellt, bearbeitet oder gelöscht.
Erstellen einer Trennfläche durch Dehnen
- Klicken Sie auf der Registerkarte Kern/Kavität auf Trennfläche dehnen
. - Wählen Sie im Dialogfeld den Tangenten- oder Regeldehnungstyp aus.
- Wählen Sie im Grafikfenster die gewünschte Fläche auf dem Kunststoffteil aus.
- Wählen Sie im Grafikfenster die gewünschten Kanten auf dem Kunststoffteil aus. Wählen Sie optional Fortlaufende Kanten aus.

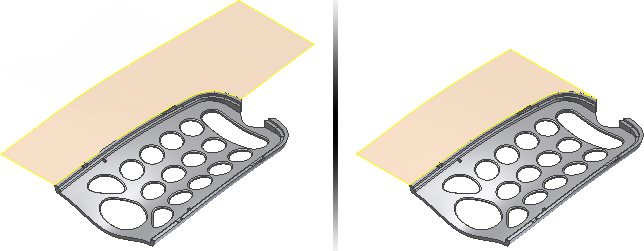

- Klicken Sie auf Anwenden, um die Trennfläche zu erstellen. In der folgenden Abbildung ist links eine Tangentialfläche und rechts eine regelbasierte Fläche dargestellt.
Bearbeiten einer gedehnten Trennfläche
- Klicken Sie im Formengestaltungs-Browser unter Trennflächen mit der rechten Maustaste auf einen Knoten Trennfläche dehnen, und wählen Sie Element bearbeiten.
- Ändern Sie im Dialogfeld Trennfläche dehnen die Parameter.
- Wählen Sie optional eine neue Fläche und Kanten in dem Bauteil aus.
- Klicken Sie auf OK.
Löschen einer gedehnten Trennfläche
- Klicken Sie im Formengestaltungs-Browser unter Trennflächen mit der rechten Maustaste auf einen Knoten Trennfläche dehnen, und wählen Sie Löschen.
