Ablaufoberfläche erstellen

Erstellen einer Trennkontur

Definieren Sie einen Formeinsatz, bevor Sie eine Trennkontur erstellen.

Klicken Sie auf der Registerkarte Kern/Kavität auf Trennfläche erstellen. Das Dialogfeld Trennfläche erstellen wird angezeigt.
Wählen Sie die Kanten, um eine Trennkontur zu definieren, oder klicken Sie auf Autom. ermitteln, um alle Konturen festzustellen. Im Grafikfenster wird eine Vorschau der festgestellten Trennkontur generiert.
Wenn die erkannte Trennkontur nicht Ihren Anforderungen entspricht, können Sie die nicht benötigten Kanten auswählen. Drücken Sie dann die Entf-Taste. Stattdessen können Sie auch die Strg-Taste gedrückt halten, während Sie auf die Kanten im Grafikfenster klicken.
Führen Sie zum Ändern der Oberflächenrichtung einer Kante einen der folgenden Schritte aus:
- Klicken Sie in der Tabelle auf die Richtung einer Kante, und wählen Sie die gewünschte Richtung aus der Dropdown-Liste aus.
- Klicken Sie in der Tabelle mit der rechten Maustaste auf die Kante, und wählen Sie dann auf eine Richtung.
- Klicken Sie im Grafikfenster mit der rechten Maustaste auf eine Kante.
Klicken Sie auf OK.

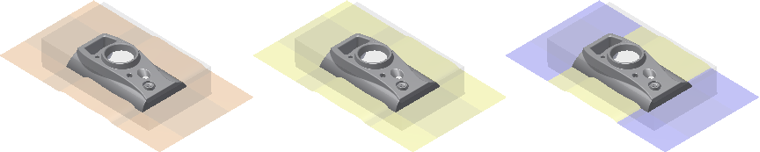

Klicken Sie im Formengestaltungs-Browser mit der rechten Maustaste auf Trennflächen, und klicken Sie dann auf Anzeigefarbe ändern, um die Farbe aller Trennflächen zu ändern.
Alternativ klicken Sie mit der rechten Maustaste auf einen oder mehrere untergeordnete Knoten, und klicken Sie dann auf Anzeigefarbe ändern, um die Farben einzelner Trennflächen zu ändern.
Wählen Sie in der Dropdown-Liste des Dialogfelds Anzeigefarbe ändern eine andere Farbe aus.
Klicken Sie auf OK.

Klicken Sie im Formengestaltungs-Browser unter Trennflächen mit der rechten Maustaste auf einen Knoten Trennfläche, und wählen Sie Element bearbeiten.
Ändern Sie im Dialogfeld Trennfläche erstellen die Einstellungen.
Klicken Sie auf OK.

Klicken Sie im Formengestaltungs-Browser unter Trennflächen mit der rechten Maustaste auf einen Knoten Trennfläche, und wählen Sie dann Löschen.
