Inventor ETO Server verwendet Inventor Server als CAD-Host. Der Order Processor bietet für Inventor ETO Server die Möglichkeit der Stapelverarbeitung. Die Kernfunktionen von Inventor ETO Server werden ohne Benutzeroberfläche durch die folgenden Befehlszeilen implementiert.
Der Order Processor betrachtet eine Datei als 'Order' bzw. Auftrag. Ein Auftrag enthält alle Informationen, die Intent zu dessen Verarbeitung benötigt.
Der Order Processor besteht aus den folgenden drei Komponenten:
- ETO_OrderProcessor.exe
-
Die Datei ETO_OrderProcessor.exe wird als Endlosschleife ausgeführt:
- Beim Eingang eines neuen Auftrags erstellt ETO_OrderProcessor eine Aufgabendatei.
- Der Inhalt dieser Datei wird durch die Datei OrderProcessorSettings.exe gesteuert.
- Einstellungen beschränken die Anzahl der Aufträge pro Aufgabe.
- Auch die Lebensdauer der Aufgabe wird durch Steuerungen bestimmt.
- Die Ergebnisse werden ausgewertet.
- Einige Positionsveränderungen werden im Diagramm nicht dargestellt.
- ETO_OrderProcessorSettings.exe
- ETO_OrderProcessorSettings.exe gibt die Parameter an, die ETO_OrderProcessorSettings.exe verwendet. Die Parameter werden wie folgt im Dialogfeld Auftragsprozessor - Einstellungen festgelegt:
- Registerkarte Verarbeitungsoptionen
-
- Pfade: Eingabe
- Auftragsverzeichnis.
- Gleichzeitige Aufgaben
- Maximale Anzahl gleichzeitig ausführbarer IntentServer.exe-Exemplare.
- Intervall für erneute Prüfung (Sek.)
- Intervall, in dem nach neuen Aufträgen und Verarbeitungsergebnissen gesucht wird.
- Aufträge pro Aufgabe
- Maximale Anzahl an Aufträgen pro Aufgabe (n im Diagramm).
- Max. Aufgabendauer (Min.)
- Maximale Verarbeitungsdauer für eine Aufgabe.
- Frequenz für erneutes Laden des Modells
- Wenn ausgewählt, wird das Modell mit der festgelegten Frequenz neu geladen. (Hierzu ist internes Know-how erforderlich).
- Nicht verwendete Dokumente schließen
- Wenn ausgewählt, wird die festgelegte Anzahl nicht verwendeter Dokumente geschlossen. (Hierzu ist internes Know-how erforderlich).
- Registerkarte Auftragsoptionen
-
- Aktives Inventor-Projekt
- Gibt den Namen des aktiven Inventor-Projekts an.
- Designname eines neuen Modells
- Gibt den Namen des Intent-Designs an, die für ein neues Modell verwendet werden soll.
- Fenster Für jeden Befehl...
- Zeigt die für jeden Auftrag auszuführenden Aktionen an (siehe vorherige Beschreibung zur Datei IntentServer.exe). Beachten Sie, dass %FILEPATH% der Name der Auftragsdatei ist.

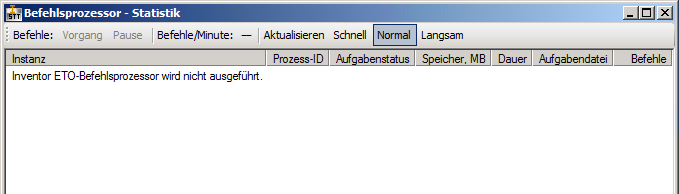

- ETO_OrderProcessorStats.exe
- Zeigt den Verarbeitungsstatus an. Für jede Aufgabe werden der benötigte Arbeitsspeicher, die Dauer und die Anzahl der Aufträge angezeigt.
Hier stehen auch Befehle zum Anhalten der Verarbeitung und zum Ändern des Aktualisierungsintervalls zur Verfügung.
