Geometrie in einer Zeichnungsskizze kann auf eine Skizze projiziert werden, die mit der Ansicht verknüpft ist. Projizierte Geometrie bewahrt in der Ansicht ihre Zuordnung zur übergeordneten Geometrie.

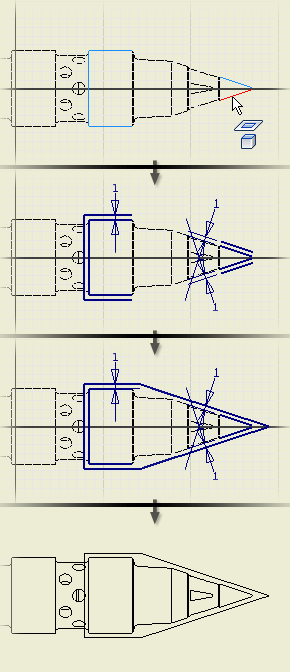

Die folgende Abbildung zeigt, wie Modellgeometrie in eine Skizze projiziert werden kann. In diesem Beispiel wird die projizierte Geometrie zum Definieren skizzierter Linien verwendet.
Projizierte Geometrie bleibt mit der übergeordneten Geometrie verknüpft. Wenn Sie die Geometrie im Modell ändern, wird die projizierte Geometrie zusammen mit der Zeichnung aktualisiert.
Projizierte Geometrie kann wie andere Geometrie in einer Zeichnungsskizze verwendet werden.
Ihnen stehen z. B. folgende Möglichkeiten zur Verfügung:
- Projizieren Sie Geometrie aus einer Ansicht, fügen Sie Geometrie hinzu, um eine geschlossene Umgrenzung zu erstellen, und wenden Sie eine Schraffur oder Füllfarbe an.
- Projizieren Sie Geometrie, und definieren Sie mit ihrer Hilfe eine rechteckige oder kreisförmige Anordnung.
- Projizieren Sie Geometrie, um die Grenze für eine Ausschnittansicht zu definieren.
Befolgen Sie diese Richtlinien für projizierte Geometrie:
- Es kann nur die mit der Skizze verknüpfte Geometrie in der Ansicht projiziert werden.
- Verborgene Linien können nicht auf eine Skizze projiziert werden.
- Projizierte Linien übernehmen die Farbe, die Linienstärke und andere Attribute des aktiven Linienstils.
- Wenn Sie die Größe der Zeichnungsansicht ändern, ändert sich die Größe der Skizziergeometrie relativ zur Ansicht.
- Wenn Sie Änderungen am Modell vornehmen, wird die projizierte Geometrie zusammen mit der Zeichnung aktualisiert. Wenn Sie Geometrie im Modell löschen, wird auch die projizierte Geometrie in der Zeichnung gelöscht.
- Beim Ändern der Topologie, z. B. Hinzufügen von Rundungen oder Fasen, wird in der Zeichnungsskizze die zugehörige Geometrie aus der projizierten Geometrie gelöscht.
- Gewindedarstellungen können nicht auf eine Zeichnungsskizze projiziert werden.
- Erstellen Sie eine Skizze, die mit einer Zeichnungsansicht verknüpft ist, oder öffnen Sie eine bestehende Skizze.
- Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze
Gruppe Erstellen Geometrie projizieren
. - Wählen Sie die Geometrie, die Sie projizieren möchten.
- Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig [ESC-Taste], um die ausgewählte Geometrie auf die Skizze zu projizieren.
