So weisen Sie einer Komponente eine Darstellung zu

Weisen Sie den ausgewählten Objekten mit dem Schnellzugriff-Werkzeugkasten oder den Darstellungs-Browser eine Darstellung zu.

Dokumentdarstellung über den Schnellzugriff-Werkzeugkasten

1. Wählen Sie die Komponente aus.
2. Verwenden Sie im Schnellzugriff-Werkzeugkasten die Liste Darstellung, um eine Darstellung auszuwählen.

   Anmerkung: Vor der Zuweisung einer Darstellungsüberschreibung können Sie die Auswahl mit STRG+Auswählen erweitern.

Dokumentdarstellung über ein Element oder eine Fläche

1. Bearbeiten Sie das Bauteil.
2. Klicken Sie im Schnellzugriff-Werkzeugkasten auf Anpassen .

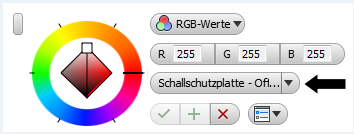

3. Wählen Sie mit dem Ansichtsbereich eine Darstellung aus.


Dokumentdarstellung über den Darstellungs-Browser

1. Klicken Sie auf der Registerkarte Extras Gruppe Material und Darstellung auf Darstellung . Der Darstellungs-Browser wird angezeigt.
2. Wählen Sie die Komponente, das Element oder die Fläche aus, deren Darstellung geändert werden soll.
3. Fahren Sie im Darstellungs-Browser unter Dokumentdarstellungen mit dem Mauszeiger über verschiedene Darstellungen, um eine Vorschau der Darstellungen für die Auswahl anzuzeigen.
4. Zum Anwenden einer Darstellung auf die Auswahl klicken Sie auf die Darstellung.

Bibliotheksdarstellung über den Schnellzugriff-Werkzeugkasten

1. Klicken Sie im Schnellzugriff-Werkzeugkasten auf die Darstellungsliste, und wählen Sie unten die Bibliothek aus, in der die Darstellung gespeichert ist. Die Liste wird aktualisiert und zeigt den Inhalt der ausgewählten Bibliothek an.
2. Wählen Sie im Grafikbereich die Komponente aus.
   Anmerkung: Halten Sie in Inventor beim Auswählen die STRG-TASTE gedrückt, um einen Auswahlsatz zu erstellen, und fahren Sie dann mit dem nächsten Schritt fort.
3. Wählen Sie im Schnellzugriff-Werkzeugkasten in der Darstellungsliste die Darstellung aus, die Sie der Komponente zuweisen möchten.

Bibliotheksdarstellung über den Darstellungs-Browser

1. Klicken Sie auf der Registerkarte Extras Gruppe Material und Darstellung auf Darstellung . Der Darstellungs-Browser wird angezeigt.
2. Wählen Sie im Grafikbereich die Komponente aus.
3. Wählen Sie im Abschnitt Bibliothek des Darstellungs-Browsers die Bibliothek mit der Darstellung aus, die Sie anwenden möchten.
4. Fahren Sie in der Liste der Bibliotheksdarstellungen mit dem Mauszeiger über verschiedene Darstellungen, um die Vorschau für die Auswahl anzuzeigen.
5. Klicken Sie mit der rechten Maustaste auf die Darstellung, und wählen Sie Der Auswahl zuweisen. Sie können auch auf klicken, um die Darstellung dem Dokument hinzuzufügen. Klicken Sie auf die Dokumentdarstellung, um sie der Auswahl zuzuweisen.
