Zeichnungen

Schnelle Zeichnungsansichten für große Baugruppen

In einer Baugruppe vorhandene Expressmodusdaten werden verwendet, um sowohl für präzise Ansichten als auch für Rasteransichten eine schnellere Platzierung von Vorschauen und Ansichten zu generieren.

Anmerkung: Ältere Baugruppen und Bauteile müssen zu Inventor 2015 migriert werden.

Wenn Sie beim Erstellen von Zeichnungsansichten die Option Nur Rasteransicht aktivieren, werden Ansichten von großen Baugruppen, die Expressmodusdaten enthalten, in einem Bruchteil der Zeit generiert.

Anmerkung: Das Maß der Leistungssteigerung ist von der Modellgröße abhängig, und es ist erforderlich, dass Bauteile und Baugruppen auf die neueste Version migriert werden.

Schnelles Öffnen von Zeichnungsdateien

Mit der neuen Option Schnelles Öffnen im Dialogfeld Datei öffnen - Optionen einer Zeichnung kann eine Zeichnung schnell geöffnet werden. Wenn Sie die Option Schnelles Öffnen aktivieren, wird nicht versucht, von der Zeichnung referenzierte Dateien zu finden oder aufzulösen. Nach dem Öffnen verhält sich die Zeichnung so, als wäre sie ohne vorhandene Dateireferenzen geöffnet worden. Sie können die Zeichnung bearbeiten und Änderungen speichern.

Perspektivisch verkürzte Bemaßungen

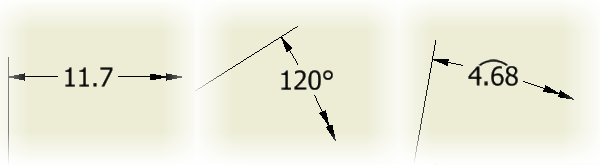

Linear-, Winkel- oder perspektivisch verkürzten Bogenlängenbemaßungen erstellen Führen Sie den Befehl Bemaßung aus, wählen Sie zwei Bezugslinien oder Kanten oder einen Bogen, und klicken Sie mit der rechten Maustaste, um das Menü anzuzeigen. Klicken Sie in der Liste Bemaßungstyp auf den gewünschten Typ der verkürzten Bemaßung, und platzieren Sie die Bemaßung in der Zeichnung.

Weitere Informationen

Zusätzliche Produktivitätsverbesserungen

Auf eine beliebige Stelle der Positionsnummer doppelklicken, um sie zu bearbeiten

Sie können auf eine Positionsnummer doppelklicken, um die Objekte der Positionsnummer zu überschreiben oder den angezeigten Wert zu bearbeiten oder zu überschreiben.

Geteilte Tabelle auf ein anderes Blatt verschieben

Sie können die Browser-Strukturansicht verwenden, um geteilte Zeichnungstabellen (allgemeine Tabelle, Bohrungstabelle und Bauteilelisten) auf ein anderes Blatt zu verschieben.

Im Dialogfeld Bauteilliste sortieren wurde die neue Option Automatisches Sortieren beim Aktualisieren hinzugefügt. Wenn diese Option aktiviert ist, bleiben Ihre Sortiereinstellungen für eine bestimmte Bauteileliste erhalten. Die Option wird angewendet, wenn Sie in dem Dialogfeld auf OK klicken. Nach dem Aktivieren der Option Automatisches Sortieren beim Aktualisieren brauchen Sie die Tabelle nach dem Hinzufügen oder Entfernen von Bauteilen nicht mehr manuell neu zu sortieren.

Assoziative Blattreferenz für Zeichnungsansichten in Ansichtbezeichnungen identifizieren

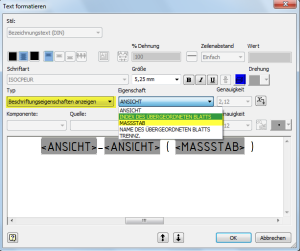

Wenn Schnittansichten (Schnitt/Detail) auf ein anderes Blatt verschoben werden, können Sie das richtige Blatt auf einfache Weise finden. Unter Beschriftungseigenschaften anzeigen finden Sie nun die Eigenschaften NAME DES ÜBERGEORDNETEN BLATTS und INDEX DES ÜBERGEORDNETEN BLATTS. Der Zeichenfolgenwert wird aktualisiert, wenn die übergeordnete Ansicht auf ein anderes Blatt verschoben oder der Name oder Index des Blatts geändert wird.

Sie aktivieren diese Eigenschaften, wenn Sie eine Ansichtbezeichnung hinzufügen oder bearbeiten und <NAME DES ÜBERGEORDNETEN BLATTS> und <INDEX DES ÜBERGEORDNETEN BLATTS> auswählen.

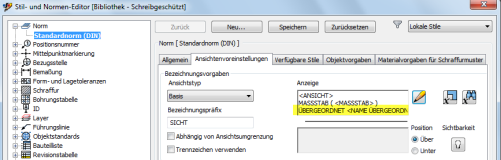

Die Eigenschaft wird auch zur Vorgabeansichtbezeichnung im Stil- und Normen-Editor Norm Ansichtenvoreinstellungen Anzeige hinzugefügt.
