Für Inventor LT nicht verfügbar
Belastungsanalyse
Das Ändern des Sicherheitsfaktors für Materialien löst eine neue Warnmeldung aus. Wenn Sie beim Zuweisen von Materialien im Rahmen der Belastungsanalyse den Sicherheitsfaktor von Streckgrenze in Zugfestigkeit ändern, wird eine Warnmeldung angezeigt. Diese Meldung besagt, dass die Berechnung des Sicherheitsfaktors eines oder mehrerer Materialien auf der Zugfestigkeit basieren muss. Die Zugfestigkeit gründet auf der Hauptspannung und ist für spröde Materialien geeignet.
Performance großer Baugruppen
Die Anwendungsoptionen auf der Registerkarte Anzeige beinhalten die neue Option Automatische Verfeinerung deaktivieren. Das Deaktivieren der automatischen Verfeinerung bewirkt eine gröbere Modelldarstellung zur Verbesserung der Grafikleistung in großen Baugruppen, etwa beim Ändern einer Detailgenauigkeit. Die grobe Facettierung wird verwendet, bis Sie auf der Registerkarte Ansicht den Befehl Darstellung verfeinern auswählen.
Tipp: Das Deaktivieren der automatischen Verfeinerung kann die Grafikleistung auch bei komplexen Modellen verbessern.
Ersetzen ausgewählter Komponenten
Der Befehl Ersetzen unterstützt jetzt die Auswahl mehrerer Komponenten. Sie können vor oder nach dem Aufrufen des Befehls Ersetzen mehrere ähnliche oder unterschiedliche Komponenten auswählen.
Analysieren von Kollisionen
Der Arbeitsablauf Kollision analysieren wurde um die folgenden neuen Funktionen erweitert:
- Sie können ein Kreuzen-Fenster verwenden, um dem Auswahlsatz Komponenten hinzuzufügen. Bisher mussten die Komponenten einzeln ausgewählt werden.

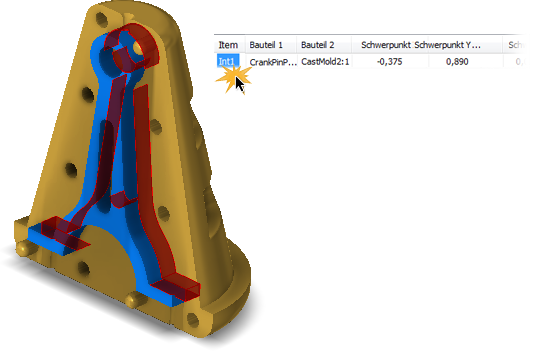

- Sie können nun eine Kollision in der Ansicht vergrößern. Wenn Kollisionen erkannt werden, erweitern Sie das Dialogfeld, und doppelklicken Sie auf einen Eintrag, um die Darstellung der Kollision zu vergrößern.

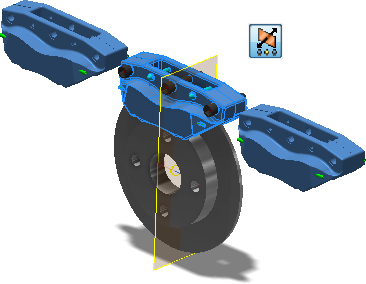

Baugruppenanordnung
Dem Baugruppenbefehl Anordnung wurde die Option Mittelebene hinzugefügt. Wählen Sie die Option Mittelebene, um eine zu beiden Seiten der ursprünglichen Komponente verteilte Anordnung zu erstellen.

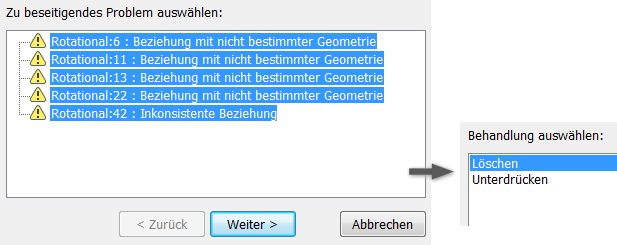

Beheben mehrerer fehlerhafter Abhängigkeiten
Sie können jetzt in Design Doctor mehrere fehlerhafte Abhängigkeiten auswählen und löschen oder unterdrücken.
