Ein Bild-Label ist eine Beschriftungsanmerkung mit einem Bild. Es stehen zwei verschiedene Typen von Bild-Labeln zur Auswahl.
Hierbei handelt es sich um eine nicht verknüpfte Beschriftung mit einem Bild. Die Beschriftung ist mit keiner Komponente verknüpft und kann als unabhängige Beschriftung im Dokument positioniert werden.
Bildeigenschaften:
- Umriss - Legt die Farbe und Breite des Umrisses für das Bild-Label fest.
- Form - Legt die Form der Beschriftung fest. Das Bild wird entsprechend der ausgewählten Form zugeschnitten.
- Größenverhältnis sperren - Das Bild behält bei einer Größenänderung das Seitenverhältnis bei.
- Stil - Enthält eine Liste vordefinierter Stile für die Bildbeschriftung.
- Immer oben anzeigen - Das Label befindet sich stets im Vordergrund, selbst wenn die Komponente gedreht wird.
- In der Ansicht verankern - Die Bildbeschriftung wird auf dem Bildschirm im zweidimensionalen Raum fixiert. Das Drehen von Komponenten wirkt sich nicht auf die Position der Beschriftung aus.
- In SketchBook Pro bearbeiten - Öffnet das Bild in Autodesk SketchBook Pro, wo es bearbeitet werden kann. Der Befehl ist verfügbar, wenn SketchBook Pro installiert ist.
- In SketchBook Designer bearbeiten - Öffnet das Bild in Autodesk SketchBook Designer, wo es bearbeitet werden kann. Der Befehl ist verfügbar, wenn SketchBook Designer installiert ist.
Der Zugriff geschieht über die folgenden Befehle:
Registerkarte Start Gruppe
Anmerkung Bild
Angehängtes Bild
Bei einem angehängten Bild handelt es sich um eine Führungslinienbeschriftung mit einem Bild, das mit einer Komponente verknüpft ist.
Bildeigenschaften:
- Pfeilspitze - Wählt den Pfeilspitzentyp für die Führungslinie aus einer vordefinierten Liste aus.
- Umriss - Legt die Farbe und Breite des Umrisses für das Label des angehängten Bilds fest.
- Form - Legt die Form der Beschriftung fest. Das Bild wird entsprechend der ausgewählten Form zugeschnitten.
- Führungslinie - Wählt den Führungslinienstil für das Label aus. Die Vorgabeeinstellung ist der einfache Führungslinienstil.
- Einfache Linie - Eine linienförmige Führungslinie verbindet die Komponente mit dem Label.
- Bogen - Eine gebogene linienförmige Führungslinie verbindet die Komponente mit dem Label.
- Kegel - Eine kegelförmige Führungslinie verbindet die Komponente mit dem Label.
- Größenverhältnis sperren - Das Bild behält bei einer Größenänderung das Seitenverhältnis bei.
- Stil - Enthält eine Liste vordefinierter Stile für die Bildbeschriftung.
- Immer oben anzeigen - Die Beschriftung befindet sich stets im Vordergrund, selbst wenn die Komponente gedreht wird.
- In der Ansicht verankern - Die Bildbeschriftung wird auf dem Bildschirm im zweidimensionalen Raum fixiert. Das Drehen von Komponenten wirkt sich nicht auf die Position der Beschriftung aus.
- In SketchBook Pro bearbeiten - Öffnet das Bild in Autodesk SketchBook Pro, wo es bearbeitet werden kann. Der Befehl ist verfügbar, wenn SketchBook Pro installiert ist.
- In SketchBook Designer bearbeiten - Öffnet das Bild in Autodesk SketchBook Designer, wo es bearbeitet werden kann. Der Befehl ist verfügbar, wenn SketchBook Designer installiert ist.
Der Zugriff geschieht über die folgenden Befehle:
Registerkarte Start Gruppe Anmerkung Angehängtes Bild

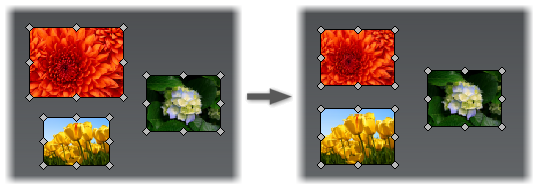

Tipp: Zum Einstellen gleicher Größen für Beschriftungen nicht angehängter Bilder wählen Sie im Grafikfenster ein Bild aus, das Sie als Muster für die Größe verwenden. Halten Sie die STRG-Taste gedrückt, und wählen Sie Bilder aus, deren Größe geändert werden soll. Klicken Sie auf Registerkarte Anmerkung Gruppe Größe Als gleiche Größe festlegen. Die Größe aller Bilder wird geändert und an die des zuerst ausgewählten Bilds angepasst.
Gruppe Größe Als gleiche Größe festlegen. Die Größe aller Bilder wird geändert und an die des zuerst ausgewählten Bilds angepasst.
