Beim Publizieren als Vektor werden die Snapshots ohne Darstellungsverluste exportiert. Die SVG-Ausgabedatei ist kleiner als eine entsprechende Rasterdatei.
Der Zugriff geschieht über die folgenden Befehle: Registerkarte Start Gruppe
Publizieren Vektor.
Dialogfeld Vektor veröffentlichen
Zu publizierendes Objekt auswählen
- Dokument
- Publiziert alle im Dokument enthaltenen Drehbücher.
- Aktuelles Drehbuch
- Publiziert das aktuelle Drehbuch.
- Aktueller Snapshot
- Publiziert den aktuellen Snapshot.
Zu publizierendes Objekt auswählen
Erweiterte Vektorausgabe (einschließlich B-Rep-Daten)
Gewährleistet eine qualitativ hochwertige Vektorausgabe. Diese Option ist verfügbar, wenn die eingefügten Daten von Inventor Server unterstützt werden.
Unterstützte Dateitypen:
- Inventor-Dateien (.ipb, .iam)
- CATIA V4-Dateien (.model, .session)
- CATIA V5-Dateien (.CATPat, .CATProduct)
- IGEST-Dateien (.igs, .ige, .iges)
- JT-Dateien (.jt)
- NX-Dateien (.prt)
- Parasolid-Textdateien (.x_t)
- Parasolid-Binärdateien (.x_b)
- Pro/ENGINEER-Dateien (.asm, .prt, .g)
- SAT-Dateien (.sat)
- SolidWorks-Dateien (.prt, sldprt, .asm, .sldasm)
- STEP-Dateien (.stp, .ste, .step)
|
Modellreferenz: |
|
| Status |
Anmerkung: Sie können die Publizierung des Vektors fortsetzen, wenn alle Komponenten einen normalen Status haben.
|
| Komponente | Zeigt die Namen eingefügter Modelle an. |
| Referenz | Zeigt den Dateipfad des eingefügten Modells an. |
| Browser | Ermöglicht die Suche der Komponente, deren Status Fehlt lautet. Anmerkung: Die Schaltfläche Durchsuchen ist für Inventor-Dateien nicht verfügbar. Mit dem Befehl
Aus lokalen Dateien/Tresor wiederherstellen
können Sie zu den Inventor-Dateien navigieren, deren Dateipfade geändert werden.
|
| B-Rep-Daten mit der Datei speichern |
Speichert die B-Rep-Daten in der IPB-Datei. Bei Auswahl dieser Option wird eine etwas größere IPB-Datei erstellt. Wenn Sie die IPD-Datei mit dieser Option speichern, kann beim nächsten Mal eine Publizierung als Vektor schneller durchgeführt werden, auch wenn Komponenten fehlen. |
Der Status der Komponente ist normal.
Die Quellkomponente kann an dem Dateipfad, der beim Einfügen verwendet wurde, nicht gefunden werden.
Die Komponente muss aktualisiert werden. | Kanten: | |
| Intern |
Legt die Breite der inneren Modellkanten fest. |
| Silhouette |
Legt die Breite der Silhouetten-Modellkanten fest. |
Beispiele für Vektorausgabe

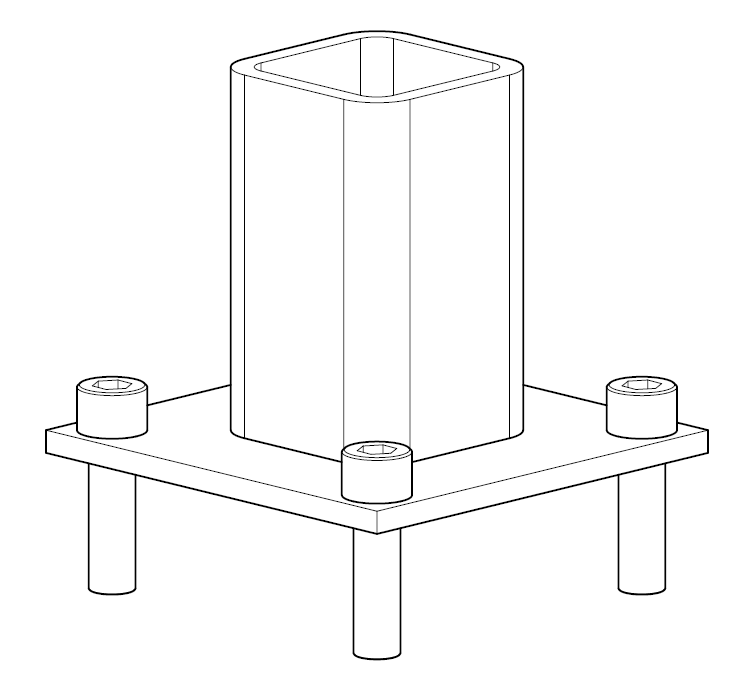

Vorgabe-Vektorausgabe:

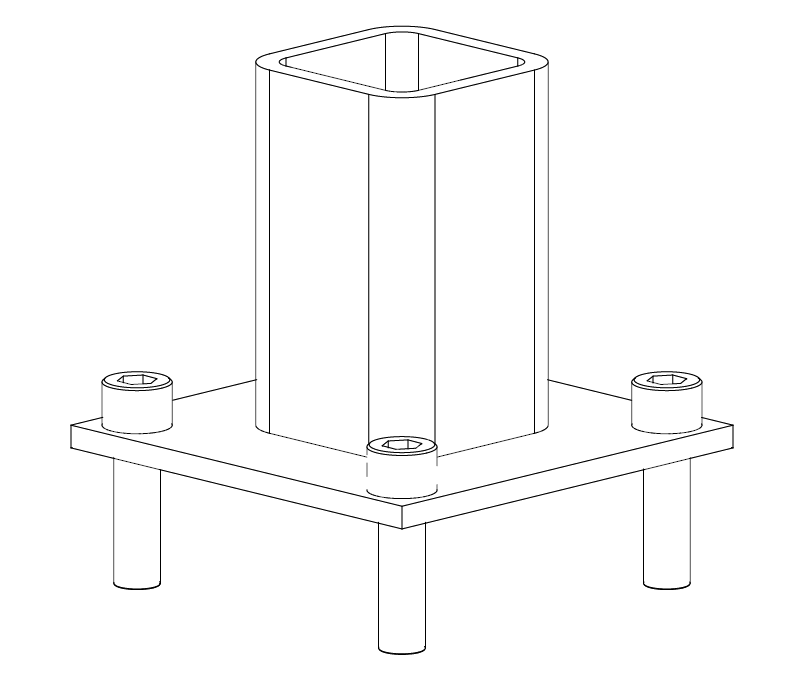

Erweiterte Vektorausgabe mit betonten Silhouettenkanten:
