Verwenden Sie die Registerkarte Objektklasse, um die Eigenschaften jedes Layers der entsprechenden Objektklasse in der SDF-Datei zuzuordnen. Sie können einige Attribute als freigegebene Eigenschaften festlegen, sodass diese Eigenschaften für alle resultierenden Objektklassen gelten. So würden Linienstärke und Linientyp beispielsweise für alle Objektklassen gelten. Sie können auch Attribute für eine bestimmte Objektklasse festlegen. So würde ADDRESS beispielsweise nur für Parzellen gelten.
In dieser Übung wird die Karte DWGMap.dwg verwendet, die Sie in Übung 1: Überprüfen der ursprünglichen Zeichnungslayer geöffnet und benutzt haben.
So legen Sie Eigenschaften für die SDF-Objektklassen fest

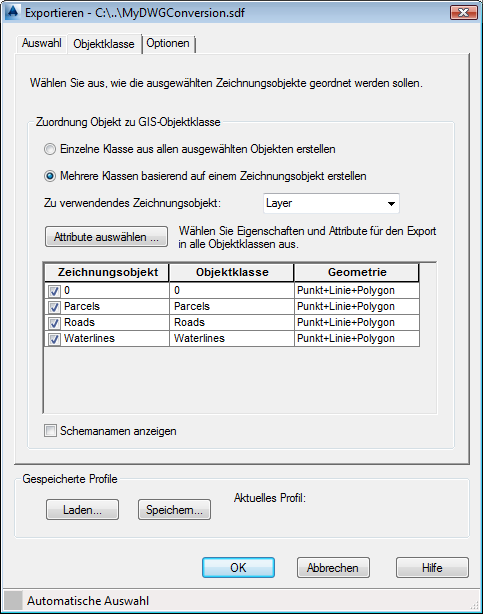

- Klicken Sie im Dialogfeld Exportieren auf der Registerkarte Objektklasse auf Mehrere Klassen basierend auf einem Zeichnungsobjekt erstellen.
- Wählen Sie für Zu verwendendes Zeichnungsobjekt den Eintrag Layer.
Die Tabelle im Dialogfeld wird aktualisiert, sodass die Namen der zu verwendenden Layer und Objektklassen angezeigt werden.
- Deaktivieren Sie das Kontrollkästchen für Layer 0.
- Klicken Sie auf Attribute auswählen.
Die Attribute, die Sie hier angeben, werden jeder Objektklasse in der SDF-Datei zugewiesen. Wählen Sie daher nur Attribute, die für alle Objektklassen geeignet sind. Sie können allgemeine Eigenschaften wählen, z. B. Linienstärke; Sie sollten jedoch keine Objektdateneigenschaften auswählen, die nur für eine bestimmte Objektklasse gültig sind.

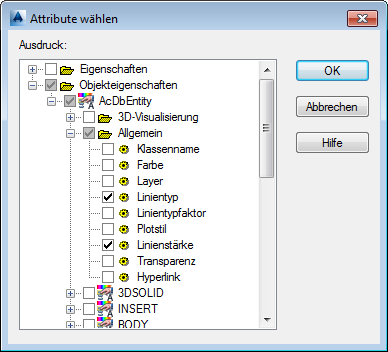

- Erweitern Sie im Dialogfeld Attribute auswählen die Einträge Objekteigenschaften, AcDbEntity und Allgemein.
- Aktivieren Sie die Kontrollkästchen für Linienstärke und Linientyp, und klicken Sie auf OK.
Erweitern Sie die übergeordneten Elemente, um einen untergeordneten Satz von Eigenschaften auszuwählen.
- Klicken Sie im Dialogfeld Exportieren im Rasterbereich auf die Zelle Objektklasse für den ersten Layer, Parzellen.
Rechts neben der Rasterzelle wird eine Schaltfläche
angezeigt. - Klicken Sie für die Zelle der Objektklasse Parcels auf .
- Klicken Sie im Dialogfeld Zuordnung der Objektklasseneigenschaft - Parcels auf Attribute auswählen.
- Erweitern Sie das Element Objektdaten, und wählen Sie Parcels.
Die resultierende Objektklasse Parcels enthält die Objektdatenfelder für den Layer Parcels, jedoch keine Felder für andere Layer.
- Klicken Sie zweimal auf OK, um zur Registerkarte Objektklasse zurückzukehren.
- Klicken Sie in die Zelle Geometrie für Parcels, und ändern Sie den Eintrag in Polygon.
- Wiederholen Sie die Schritte 6 bis 11 für die beiden anderen Objektklasse, und verwenden Sie dabei die folgende Tabelle als Richtlinie.
Zeichnungseigenschaft Objektklasse Geometrie Roads Roads Linie Waterlines Waterlines Linie - Lassen Sie das Dialogfeld Exportieren für die nächste Übung geöffnet.
Um diese Übungslektion fortzusetzen, gehen Sie zu Übung 5: Exportieren der Zeichnungslayer in SDF - Zuordnen der Zeichnungseigenschaften zu Objektklasseneigenschaften.
