Zuordnen von Stilen zu Daten

Mit Stilen ändern Sie das Erscheinungsbild der Objekte in Ihrer Karte.

Weisen Sie Objektgruppen oder Objekten, die bestimmte Kriterien erfüllen, visuelle Eigenschaften zu.
Sie können komplexe Stile, beispielsweise Straßen, erstellen, die einen Linienstil und ein Autobahnsymbol anzeigen, oder Punkte, die sowohl ein Symbol als auch Text verwenden.
Beschriften Sie die Details mit attributgesteuerten Labels, die Text entlang einer Kurve und Segmentheftfunktionen enthalten. Verwenden Sie Ausdrücke zum Kombinieren von Eigenschaften oder legen Sie Formeln fest.
Verbinden Sie Daten mithilfe der Transparenz.
Speichern Sie Stile und verwenden Sie diese in einem beliebigen Projekt erneut. Dadurch sparen Sie Zeit und optimieren die Kartenerstellung.
Speichern Sie Definitionen von Anzeigelayern (die Stilinformationen und Zeiger für die Datenquelle enthalten), um sie später erneut verwenden zu können.
Exportieren Sie Stile, um sie mit anderen gemeinsam zu nutzen.
Verwenden sie spezielle Formatierungsoptionen für Rasterbilder, um Schummerung, Höhenlinien usw. anzuwenden.

Zuordnen von Stilen zu Zeichnungsobjekten und GIS-Objekten

Ordnen Sie Layern in der Darstellungsverwaltung Stile zu, um das Erscheinungsbild der Karte zu ändern.

Visualisieren und analysieren Sie topografische Informationen in großem Maßstab - digitale Höhenmodelle (DEM-Dateien) und ESRI GRID-Dateien).

Zeigen Sie Erhebung, Neigung und Aspekt an.
Erstellen Sie Höhenlinien.
Führen Sie Sonnenlichtstudien mit Schummerung durch.
Legen Sie Luftbilder und Vektordaten auf topografische Daten.
Publizieren Sie die Ergebnisse in 3D-DWF-Dateien, sodass sie mit kostenloser Autodesk® Design Review-Software angezeigt werden können. Es ist keine Erfahrung mit AutoCAD Map 3D erforderlich.

Ordnen Sie Rasteroberflächen Stile zu, um Erhebungen sichtbar zu machen.

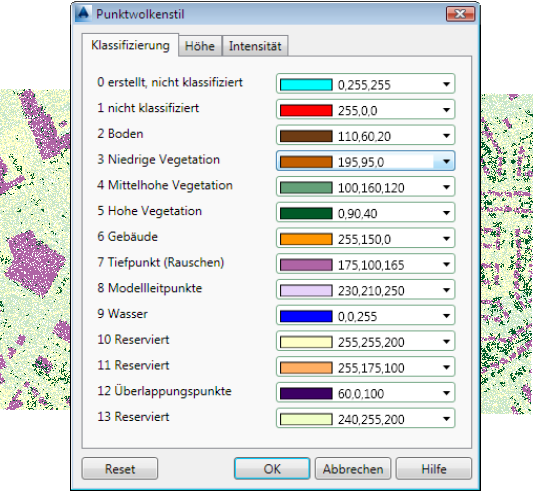

Sie können Punktwolkendaten anhand der Klassifizierung, der Höhe, der LiDAR-Intensität oder der RGB-Werte Stile zuordnen.

Zuordnen von Stilen zu Punktwolken anhand der Klassifizierung

Verfahren	So wenden Sie Stile auf Punkte an So stilisieren Sie Linienobjekte So arbeiten Sie mit der Punktwolken-Stilbearbeitung
Übungslektion	Lektion 2: Stilisieren von Kartenobjekten
Verwandte Themen	Zuordnen eines Stils zu Objekten Informationen zur Stilbearbeitung für Zeichnungslayer Festlegen von Themen für Objekte Informationen zu Rasterbildern und Oberflächen
