Maßstabsbereiche

Ein Maßstabsbereich gibt den Zoom-Faktor an, bei dem ein bestimmter Stil auf die Anzeige der Objekte angewendet wird. Wenn der Zoom-Faktor der Karte sich innerhalb des definierten Maßstabsbereichs befindet, zeichnet AutoCAD Map 3D die Objekte mit dem im Maßstabsbereich zugeordneten Stil neu.

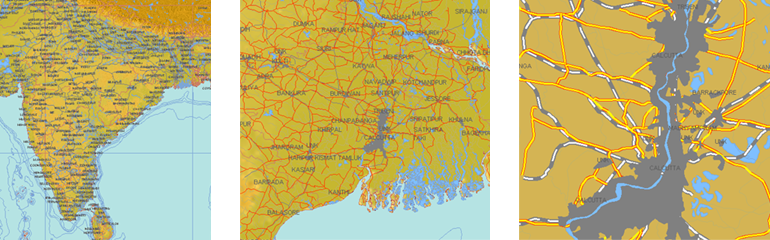

Die folgende Abbildung zeigt, wie Straßen und andere Objekte in drei verschiedenen Maßstabsbereichen angezeigt werden.

Der Stil wird angewendet, wenn der Zoom-Faktor größer oder gleich dem Wert Von und kleiner als der Wert Bis ist. Wenn Sie angrenzende Maßstabsbereiche einrichten, verwenden Sie für die Option Bis denselben Wert wie für die Option Von des nächsten Bereichs. Wenn der eine Bereich z. B. 0 - 20.000 beträgt, legen Sie den nächsten Bereich auf 20.000 - 40.000 fest.

Anmerkung: Wenn Sie für eine Karte mehrere Maßstabsbereiche einrichten, stellen Sie sicher, dass sich die Bereiche nicht überschneiden. Bei den Bereichen 500.000 - 5.000.000 und 2.000.000 - 10.000.000 liegt beispielsweise eine Überschneidung vor. In solchen Fällen zeigt AutoCAD Map 3D, wenn sich der Zoom-Faktor innerhalb der sich überschneidenden Maßstabsbereiche befindet, die Objekte mit dem Stil des ersten aufgeführten Maßstabsbereichs an.
