Mithilfe der Datenverbindung können Sie eine Verbindung zu vielen Rasterbilddateien herstellen. Verwenden Sie die Rastererweiterungsfunktionen zum Einfügen und Korrelieren von Rasterbildern mit Formaten, die nicht von der Datenverbindung unterstützt werden, oder zum Angeben von Korrelationsdaten für Bilder, deren Dateien diese Informationen nicht enthalten.
In einigen Anwendungen zur Bildbearbeitung, wie beispielsweise Autodesk® Raster Design, werden Angaben zur Bildposition in einer zugeordneten Korrelationsquelldatei gespeichert.
Beim Einfügen eines Rasterbilds mit dem Befehl Bild einfügen (Klicken Sie auf
. Finden) liest AutoCAD Map 3D Korrelationskoordinatendaten und fügt das Bild an der exakten Koordinatenposition in die Zeichnung ein.

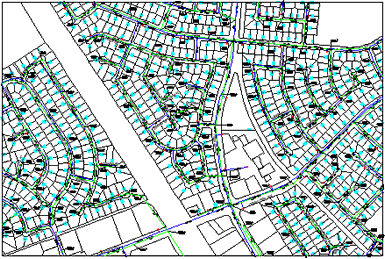

Einfügen eines Rasterbilds in einen Stadtplan. Positionieren Sie den Cursor über dem Bild, um die Ergebnisse anzuzeigen.
Nachdem Sie das Bild eingefügt haben, können Sie die Anzeigereihenfolge der Bilder ändern, um GIS-Objekte und Zeichnungsobjekte über dem Bild anzuzeigen.
Wenn Sie ein Bild einfügen, verbindet AutoCAD Map 3D das Bild über einen Pfadnamen oder eine Dokument-ID der Datenverwaltung mit der Zeichnungsdatei. Beim Aktualisieren eines verknüpften Bildes werden die Änderungen dann auch in der Zeichnung wirksam. Da sich in der Zeichnung nicht das Bild selbst befindet, bleibt die Größe der Zeichnungsdatei unverändert.
Bilder können ähnlich wie Blöcke mehrere Male eingefügt werden. Dabei hat jedes eingefügte Bild seine eigenen Zuschneidegrenzen und Einstellungen für Helligkeit, Kontrast, Fade und Transparenz. Ein einzelnes Bild kann in mehrere Teile zerschnitten werden, die in der Zeichnung neu angeordnet werden können.
Unterstützte Bildformate
AutoCAD Map 3D unterstützt eine große Auswahl an Bilddateiformaten aus allen gängigen Bildbearbeitungsprogrammen: Computergrafiken, Dokumentverwaltung, Kartenerstellungs- und GIS-Systeme (Geographic Information Systems). Bei den unterstützten Bildern kann es sich um bitonale Bilder, 8-Bit-Graustufenbilder, 8-Bit-Farbbilder (indexierte Farben) und 24-Bit-Farbbilder (Echtfarben) handeln.
Bilder mit transparenten Pixeln werden von verschiedenen Bilddateiformaten unterstützt. Wenn die Bildtransparenz aktiviert ist, erkennt AutoCAD Map 3D diese transparenten Pixel und lässt Grafiken auf dem AutoCAD Map 3D-Bildschirm durch sie "hindurchscheinen". (Bei bitonalen Bildern können die Hintergrundpixel als transparente Pixel behandelt werden.)
Darüber hinaus können Sie die transparente Farbe für Graustufen- oder Farbbilder auswählen, und Sie können die Deckkraft für Rasterbilder festlegen.
AutoCAD Map 3D unterstützt folgende Pixeldateiformate. Einige Formate wie SID und EWC werden als OLE-Objekte und nicht als Bilddateien unterstützt. Das Dateiformat wird dabei nicht anhand der Dateinamenerweiterung, sondern anhand des Inhalts der Datei bestimmt.AutoCAD Map 3D
| Typ | Beschreibung und Version | Dateinamenerweiterung |
|---|---|---|
| BMP | Windows- und OS/2-Bitmap-Format | .bmp, .rle, .dib |
| CALS-I | Computer Aided Acquisition and Logistics Support | .rst, .gp4, .mil, .cal, .cg4, |
| DOQ | Digital Orthophoto Quadrangle (Digitale Viereck-Orthofotos, die für Übersichtsaufnahmen verwendet werden, mit deren Hilfe Verzerrungen entfernt werden) | .doq |
| ECW | Enhanced Compressed Wavelet (ein stark komprimiertes Bildformat mit mehreren Auflösungen aus ER Mapper) | .ecw |
| FLIC | Digitales Autodesk-Animationsformat | .flc, .fli |
| GeoSPOT | SPOT Image Corporation-Format mit geografischen Referenzdaten | .bil |
| GeoTIFF | TIFF mit Georeferenzierungsinformationen | .tif |
| GIF | Graphics Interchange Format (Rasterbildformat von CompuServe) | |
| IG4 | Image Systems Group 4 | .ig4 |
| IGS | Image Systems Gray Scale | .igs |
| IKONOS | 8- oder 16-Bit-Satellitenbilder | |
| JFIF | JPEG File Interchange Format | .jpg |
| JPEG und JPEG 2000 | Joint Photographic Experts Group | .jpg |
| LANDSAT FAST L7A | Multispektrales Bildformat, das vom Landsat 7-Satelliten verwendet wird | |
| NITF | National Imaging Transmission Format (Multiframe-Bildformat, das häufig von US-Behörden und der NATO verwendet wird) | |
| PCX | PC Paintbrush Exchange | .pcx |
| PICT | Macintosh PICT1, PICT2 | .pct |
| PNG | Portable Network Graphics | .png |
| Quickbird TIFF | Multispektrales Bildformat des Quickbird Satellite von DigitalGlobe | |
| RLC 1 und 2 | Run Length Encoding (Lauflängenformat; Version 1 hat keinen Header, Version 2 hat IST-Header) | .rlc |
| SID (MrSID) | Multi-Resolution Seamless Image Database (ein stark komprimiertes LizardTech-Format) | .sid |
| TARGA | TrueVision-Bilddateiformat | .tga |
| TIFF | Tagged Image File Format | .tif |
