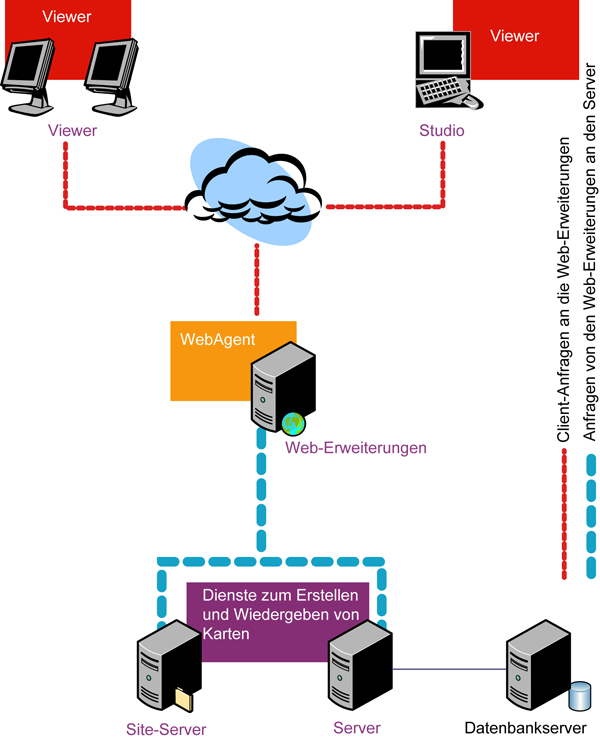

Das Diagramm auf der gegenüberliegenden Seite vermittelt einen groben Überblick darüber, wie die vier Komponenten nach der Installation zusammenarbeiten. Jede dieser Komponenten wird in den nächsten vier Themenbereichen dieses Kapitels ausführlicher beschrieben.
Infrastructure Studio und Infrastructure Map Server-Viewer sind Clientanwendungen von Infrastructure Map Server. Anfragen von diesen Clients sowie von allen anderen Client-Anwendungen, die Sie mithilfe der API entwickeln, werden per HTTP-Protokoll an die Web Server Extensions übermittelt. Die WebAgent-Komponente der Web Server Extensions verarbeitet die Anfragen und leitet sie an Infrastructure Map Server weiter. Wenn Sie Infrastructure Studio starten, geben Sie den Namen oder die IP-Adresse des Webservers ein, auf dem die Web Server Extensions gehostet werden. Beispiel: http://144.111.19.94/mapserver2016.
Wenn eine Anfrage eingeht, greift Infrastructure Map Server auf die Ressourcen im Ressourcenspeicher zu, erstellt die Karte, gibt sie als statisches Bild für den Viewer wieder und gibt sie an die Web-Erweiterungen zurück, die sie wiederum zurück an den Client senden.
In Infrastructure Studio sind die Infrastructure Map Server-Viewer integriert. Die Viewer zeigen die wiedergegebenen Daten auf dem Bildschirm an und verwaltet die Layer und andere Eigenschaften der vom Server zurückgegebenen Daten.
Die vier Komponenten von Infrastructure Map Server
