Kühlleitungen erstellen

Bei dieser Aufgabe erstellen Sie Kühlleitungen mit einem Assistenten und ändern dann die erstellten Kühlkreisläufe.

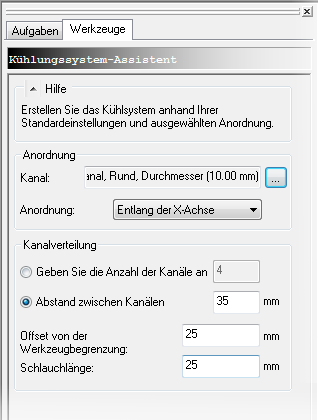

1. Klicken Sie auf (Registerkarte Geometrie > Gruppe Kühlsystem > Kühl-Assistent).

2. Stellen Sie sicher, dass der Kanaldurchmesser 10 mm beträgt.

3. Stellen Sie sicher, dass die Anordnung Entlang der X-Achse verläuft.

4. Wählen Sie Abstand zwischen Kanälen und geben Sie als Abstand 35 mm ein.

5. Geben Sie einen Offset von der Werkzeugbegrenzung von 25 mm ein.

6. Geben Sie eine Schlauchlänge von 25 mm ein.

7. Klicken Sie auf OK.



8. Klicken Sie auf die VORDERE Fläche des ViewCube, um das Formteil auf 0 0 0 zu drehen.



   Beachten Sie, dass sich die Kühlkanäle (blau) innerhalb der Werkzeugkontur und die Schläuche außerhalb befinden.

9. Klicken Sie auf (Registerkarte Ansicht > Gruppe Sichtbarkeit > Objektsichtbarkeit).

10. Deaktivieren Sie die Option Werkzeugumriss.

11. Aktivieren Sie das Werkzeug Auswählen auf der Navigationsleiste.

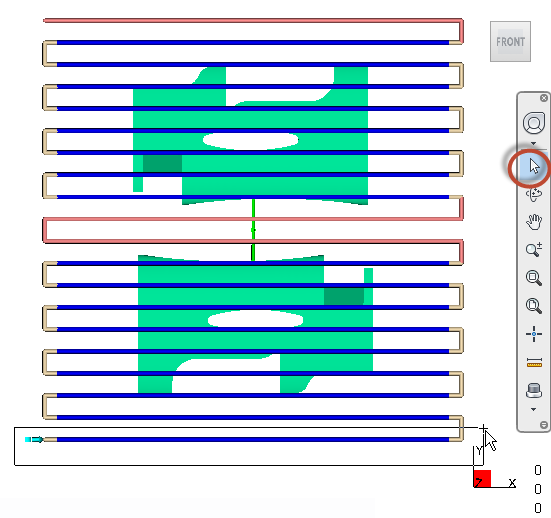

12. Wählen Sie die beiden äußeren und inneren Kanäle sowie die Verbindungsschläuche, wie in der Abbildung gezeigt. Halten Sie die STRG-Taste gedrückt, um mehrere Elemente auszuwählen.



13. Drücken Sie die ENTF -Taste. Es gibt acht Kanäle für jedes Formteil und zwei Schaltkreise, je einen in der Kavität und im Kern. Die Kreisläufe werden jetzt in zwei Kreisläufe geteilt.

14. Wählen Sie für jede Kavität den mittleren Schlauch, um die Kreisläufe zu teilen.

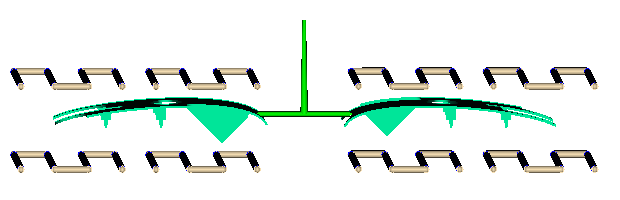

    Es gibt nun wie unten gezeigt acht Kreisläufe.



15. Drehen Sie das Modell so, dass Sie den jeweiligen Ein- und Auslass der Kreisläufe deutlich erkennen können.

16. Klicken Sie auf (Registerkarte Geometrie > Kühlsystem > Kühlmitteleinlässe).

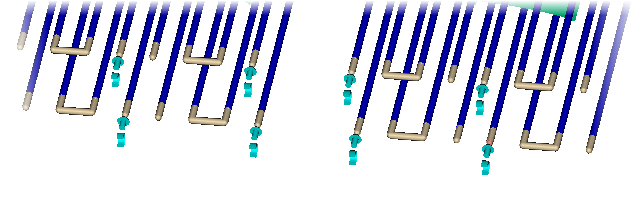

17. Klicken Sie an den Stellen, die unten dargestellt sind, auf das Ende der Schläuche, um acht Kühlmitteleinlässe zu erstellen.
