Formteil duplizieren

Bei dieser Aufgabe duplizieren Sie das Formteil, um ein Werkzeug mit zwei Kavitäten zu erstellen.

1. Klicken Sie auf (Registerkarte Start > Gruppe Werkzeugtyp > Mehrfachkavität).

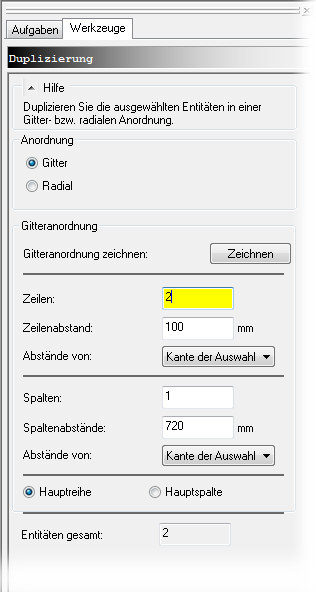

2. Klicken Sie auf (Registerkarte Geometrie > Gruppe Anordnung > Duplizieren).

   1. Wählen Sie Gitter.

   2. Geben Sie 2 Zeilen ein.

   3. Geben Sie als Zeilenabstand 100 mm ein.

   4. Wählen Sie den Abstand für Kante der Auswahl aus der Dropdown-Liste.

   5. Geben Sie 1 Spalte ein.

   6. Klicken Sie auf OK.

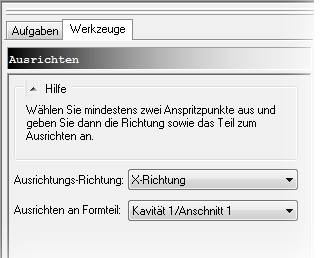

3. Klicken Sie auf (Registerkarte Geometrie > Gruppe Anordnung > Ausrichten).

   1. Wählen Sie als Ausrichtungs-Richtung die X-Richtung.

   2. Halten Sie die STRG-Taste gedrückt, und wählen Sie beide Anspritzpunkte.

   3. Wählen Sie im Feld Ausrichten an Formteil die Option Kavität 1/Anschnitt 1.

   4. Klicken Sie auf OK.
