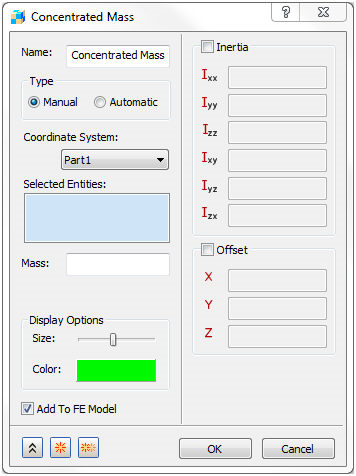

Zum Erstellen einer konzentrierten Masse klicken Sie in der Modellstruktur mit der rechten Maustaste auf Konzentrierte Massen, und wählen Sie Neu, um das folgende Dialogfeld zu öffnen.
- Name: Geben Sie den Namen des Massenelements in dieses Feld ein.
- Typ: Konzentrierte Massen können mit zwei Methoden erstellt werden:
- Manuell
- Automatisch
Die anderen Abschnitte in diesem Formular sind je nach dem ausgewählten Typ etwas unterschiedlich. Klicken Sie auf die Verknüpfungen unten auf der Seite, um weitere Informationen zu den anderen Abschnitten in diesem Formular anzuzeigen.
Konzentrierte Massen können von der Modellstruktur auf das FE-Modell gezogen und dort abgelegt werden.
Beim Hinzufügen von Konzentrierte Massen zum FE-Modell wird ein einzelner Knoten mit allen konzentrierten Massen erstellt. Dadurch können Sie eine neue konzentrierte Masse erstellen, ohne die Strukturansicht des Modells zu benötigen. Konzentrierte Massen können auch hier ausgewählt werden, in sie in das Analysemodell aufzunehmen.

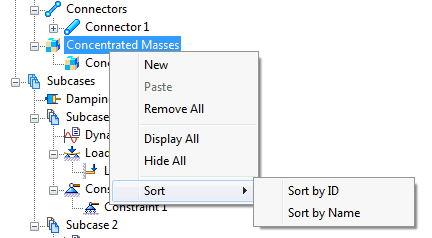

Wenn Sie mit der rechten Maustaste auf Konzentrierte Massen in der FE-Modellstruktur klicken, sind die folgenden Optionen verfügbar:
- Neu
- Einfügen
- Alle entfernen
- Alle anzeigen
- Alle ausblenden
- Sortieren:
- Nach ID sortieren
- Nach Name sortieren
