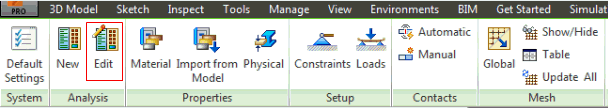

Zum Öffnen des unten gezeigten Fensters klicken Sie in der Multifunktionsleiste in der Gruppe Analyse auf die Schaltfläche Bearbeiten, oder klicken Sie oben in der Struktur mit der rechten Maustaste auf Analyse, und wählen Sie Bearbeiten.

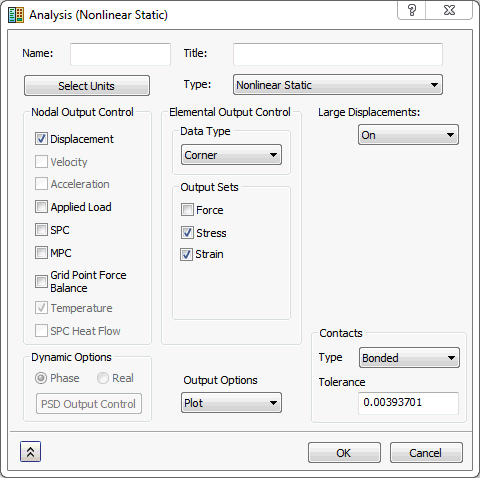

Dadurch können Sie die oben dargestellten Elemente bearbeiten (Name, Titel, Einheiten, Analysetyp, Steuerung von Element- und Knotenausgabe, große Verschiebungen, dynamische Optionen, Ausgabeoptionen und Kontakte).
Einheitenauswahl: Hiermit können Sie ein Einheitensystem im Dialogfeld für die Analyse definieren.
-
Einheitensystem:
- CAD-Modell: Das Vorgabe-Einheitensystem, das in den Dokumenteinstellungen der CAD-Umgebung definiert ist.
- SI: Das MKS-System (Meter, Kilogramm, Sekunden, Newton, Kelvin und Grad).
- Geänderte SI: Das modifizierte MKS-System (Millimeter, Tonne, Sekunden, Newton, Kelvin und Grad).
- Englisch: Das britische Einheitensystem (Zoll, Pfund, Sekunden, Quadrat pro Zoll, Sekunden, Pfund, Fahrenheit und Grad).
- CGS: Das System, mit dem die Vorgabeeinheiten auf Zentimeter, Gramm, Sekunden, Dyn, Celsius und Grad eingestellt werden.
Knotenausgabe steuern: Ermöglicht es Ihnen, alle Knotenergebnisse anzufordern: Verschiebung, angewendete Last, SPC, MPC, Rasterpunkt für Kraftgleichgewicht. Für eine thermische Analyse können Sie die Temperatur und die SPC-Wärmeübertragung anfordern. Für eine dynamische Analyse können Sie die Geschwindigkeit und die Beschleunigung anfordern.
Elementare Ausgabe steuern: Ermöglicht es Ihnen, Kraft, Spannung und Dehnung gleichzeitig anzufordern. Für eine thermische Analyse können Sie den Wärmestrom anfordern.
Große Verschiebungen: Sie können dies aktivieren bzw. deaktivieren. Diese Option wird für alle nichtlinearen Analysen verwendet (nichtlineare Statik, nichtlineare Knickung, nichtlineare transiente Antwort und automatische Analyse der Auswirkungen (AIA)).
- Aktiviert: Nachfolgekraftwirkungen von großen Verschiebungen und Differentialsteifheit werden eingeschlossen.
- Deaktiviert: Nachfolgekraftwirkungen von großen Verschiebungen und Differentialsteifheit werden nicht eingeschlossen.
Daten: Enthält Eigenwertdaten für die Analyse von linearen und nichtlinearen Knickungen.
Dynamische Optionen: Enthält die Optionsfelder Phase und Reell. Diese Schaltflächen werden nur angezeigt, wenn der Typ der Analyse auf eine Frequenz und zufällige Antwort festgelegt ist. Außerdem enthält dieser Bereich das Optionsfeld PSD-Ausgabesteuerung, das angezeigt wird, wenn Sie den Analysetyp auf Zufällige Antwort festgelegt haben.
Ausgabeoptionen: Zur Auswahl stehen Plotten, Drucken, Stanzen, Stanzen und Plotten.
- Plotten: Die Ergebnisse werden nur in das neutrale Dateisystem der Ergebnisse ausgegeben.
- Drucken: Die Ergebnisse werden in die Ausgabedatei der Modellergebnisse und in das neutrale Dateisystem der Ergebnisse ausgegeben.
- Stanzen: Die Ergebnisse werden zusätzlich in die Stanzungsdatei der Modellergebnisse ausgegeben.
- Stanzen und Plotten: Umfasst das Stanz- und das Plot-Verhalten.
Kontakte: Mit dieser Option können Sie die vorgegebenen Einstellungen für die automatische Kontaktgenerierung festlegen.
- Typ: Zur Definition der automatischen Kontakte unter Verwendung des CAD-Modells sind die Optionen Trennung, Verklebt, Gleitend/nicht getrennt, Getrennt/nicht gleitend und Versatz verbunden verfügbar.
- Toleranz: Ermöglicht Ihnen die Generierung automatischer Kontakte unter Verwendung der Flächen, die sich innerhalb der Toleranz befinden.
