Der Assistent für Wirkungsanalysen bietet Falltests und Studien zum Projektilaufprall. Eingegeben werden lediglich Bewegungsrichtung, Anfangsgeschwindigkeit und Beschleunigung. Die effektiven gerichteten Eigenfrequenzen des Schlagkörpers und des Ziels im Kontaktzustand werden intern berechnet. Die kritischen Zeitschritt-Berechnungen werden dann automatisch basierend auf diesen Antworten durchgeführt, um präzise Werte für das Anfangszeitinkrement und die Dauer der Analyse zu ermitteln. Eine genaue Prognose der Zeitschritte ist entscheidend für die Berechnung der Größe der maximalen Antworten und für die Beibehaltung eines Energiegleichgewichts während des Kontaktereignisses. Alternativ können benutzerdefinierte Zeitinkremente und Dauer angegeben werden.

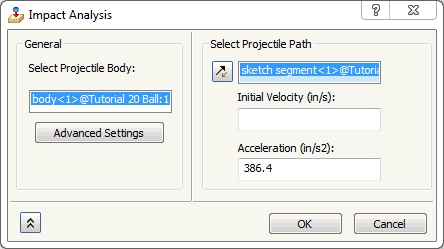

Wechseln Sie zur Strukturansicht, und klicken Sie mit der rechten Maustaste auf Analyse. Wählen Sie Wirkungsanalyse berechnen - Wirkungsanalyse einrichten. Das folgende Einrichtungsfenster für die Analyse wird angezeigt:
- Projektilkörper: Klicken Sie auf den Schlagkörper zur Unterscheidung zwischen Schlagkörper und Ziel.
- Projektiltranslationsvektor: Sie müssen eine Skizzierlinie auswählen, die die Bewegungsrichtung des Schlagkörpers definiert. Der geometrische Punkt der Skizzierlinie auf dem Schlagkörper muss an einem Knoten positioniert sein. Sie können die Netzsteuerung verwenden, um sicherzustellen, dass die Knoten an bestimmten Punkten/Scheitelpunkten/Kanten positioniert sind. Platzieren Sie den geometrischen Punkt der Skizzierlinie auf dem Ziel an der Aufprallposition.
- Anfangsgeschwindigkeit: Definieren Sie die Anfangsgeschwindigkeit des Schlagkörpers. Der Solver verwendet die Anfangsgeschwindigkeit, die Beschleunigung und den anfänglichen Abstand (oder Fallhöhe) zur Berechnung der Projektilgeschwindigkeit beim Anfangsaufprall. Die Anfangsgeschwindigkeit oder die Beschleunigung oder beide müssen angegeben werden.
- Beschleunigung: Definieren Sie die Beschleunigung des Schlagkörpers. Der Solver verwendet die Anfangsgeschwindigkeit, die Beschleunigung und den anfänglichen Abstand (oder Fallhöhe) zur Berechnung der Projektilgeschwindigkeit beim Anfangsaufprall. Die Anfangsgeschwindigkeit oder die Beschleunigung oder beide müssen angegeben werden.
-

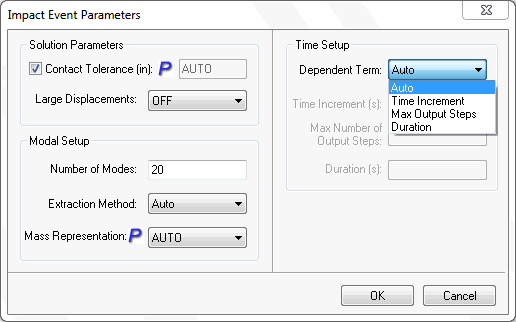

Erweiterte Einstellungen:
- Kontakttoleranz: Gibt die Kontakttoleranz an, die bei der automatischen Erstellung des Flächenkontakts verwendet wird. Der Wert definiert den maximalen normalen Aktivierungsabstand. Der empfohlene Wert ist ein Abstand, der ungefähr 10 % größer ist als der größte Abstand, der als Kontakt erkannt werden soll. Die automatische Einstellung basiert auf der Modellreferenzbemaßung multipliziert mit 1.0E-04. Für Modelle mit hoher Krümmung bei Kontakt ist es empfehlenswert, die Kontakttoleranz ausdrücklich zu definieren.
- Große Verschiebungen: Große Verschiebungen und Nachfolgekraftwirkungen und Differentialsteifheit Vorgabe = Aktiviert.
- Anzahl der Modi: Anzahl der Eigenfrequenzen, die berechnet wird, um präzise Werte für das Zeitinkrement und die Dauer der Analyse zu ermitteln. Der Vorgabewert ist 30.
- Extrahierungsmethode: Sie können entweder den Lanczos- oder Subspace-Eigensolver auswählen, um die Eigenfrequenzen zu berechnen. Das Programm wählt die beste Methode basierend auf der RAM-Richtlinieneinstellung (Parameter - Speichermanagement-Richtlinien) und der Größe des Modells.
- Massedarstellung: Bei Aktivierung wird die Generierung von gekoppelten Massematrizen für Elemente mit gekoppelter Massefähigkeit angefordert. Bei Deaktivierung wird die Generierung von diagonalen Massematrizen angefordert. Die automatische Einstellung verwendet die gekoppelte Massenformulierung, wenn starre Elemente im Modell angegeben werden.
- Abhängige Größe: Aktiviert zwei der drei Eingabeparameter, um Flexibilität bei der Definition der Zeiteinrichtung zuzulassen.
- Automatisch: Diese Option deaktiviert die Zeiteinrichtungsoptionen, und der Solver berechnet automatisch die Zeitschritte basierend auf der Anfangsgeschwindigkeit bzw. Beschleunigung und dem Projektilvektor als Abstand.
- Zeitinkrement: Zeitinkrement für die Wirkungsanalyse. Dadurch wird das intern berechnete Zeitinkrement überschrieben.
- Dauer: Dauer der Wirkungsanalyse. Dadurch wird die intern berechnete Dauer der Analyse überschrieben.
- Max. Anzahl der Ausgabeschritte: Die maximale Anzahl der erzeugten Ausgabeschritte. Wendet eine Überschreibung an, um die Menge der Antwortdaten zu begrenzen, sodass die Benutzer die Umsetzbarkeit der Analyse neu bewerten können. Das intern berechnete anfängliche Zeitinkrement bietet eine sehr hohe Genauigkeit, aber die Gesamtanzahl der Zeitschritte in der Ausgabe kann sehr groß werden für eine lange Dauer und eine weiche Wirkungsanalyse.
Bei Verwendung der Option Lösen berechnet Autodesk Nastran In-CAD das Modell mit dem Autodesk Nastran-Solver. Der Fortschritt der Analyse wird im Autodesk Nastran-Statusfenster angezeigt, das automatisch auf einer separaten Registerkarte eingeblendet wird.
Bei Verwendung der Option Im Editor lösen fordert Autodesk Nastran In-CAD dazu auf, einen Namen für die Eingabedatei einzugeben, um sie in dem Verzeichnis Ihrer Wahl zu speichern. Nach dem Klicken auf Speichern wird das Modell automatisch in Autodesk Editor geladen, um mit der Analyse zu beginnen.
