Mehrere Subcases in einem Bauteil- oder Baugruppenmodell sind zulässig. Alle können gleichzeitig aktiv sein.
Mehrere Subcases sind wichtig zur Durchführung von Modelldefinitionen für folgende Analysetypen: lineare Knickung, Vorspannung statisch, normale Vorspannungsmodi und nichtlineare Knickung. Alle werden vorgabemäßig erstellt.

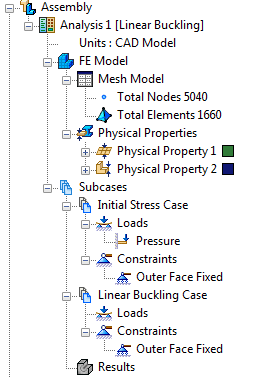

Wie in der obigen Abbildung gezeigt, enthält die Subcase 1 (Anfangsspannung) eine Abhängigkeit und eine Last, aber Subcase 2 (Lineare Knickung) enthält keine Lasten und weist die gleiche Abhängigkeit auf. Diese Definition ist erforderlich für eine lineare und nichtlineare Knickungsanalyse und wird vorgabemäßig erstellt.
Subcase 2 kann eine andere Last als Subcase 1 enthalten, aber die gleiche Abhängigkeit aufweisen. Dies kann nützlich sein, wenn in einer statischen Analyse mit mehreren Lastfällen ein Bauteil die gleichen Abhängigkeiten aufweist.
Autodesk Nastran analysiert alle Subcases und berechnet die Ergebnisse in einer einzelnen Analyse.
Klicken Sie mit der rechten Maustaste auf Subcase X (untergeordnete Subcase-Ebene), um auf die folgenden Optionen zuzugreifen:
- Bearbeiten: Dies ist eine alternative Methode zum Bearbeiten des Inhalts der Subcase. Sie können Lasten und Abhängigkeiten aus den jeweiligen Bereichen auswählen, um sie zur Subcase hinzuzufügen.
- Kopieren: Kopiert die ausgewählte Subcase.
- Einfügen: Fügt die ausgewählte Subcase ein.
- Umbenennen: Ermöglicht Ihnen das Umbenennen von Subcase 1 (normalerweise).
- Aktivieren: Mit dieser Option können Sie die Subcase aktivieren.
- Löschen: Löscht die ausgewählte Subcase.
- SPC-Summe: Diese Option ermöglicht Ihnen das Ausführen einer punktbezogenen Abhängigkeitskraft (single point constraint, SPC) und einer Momentsumme nur dann, wenn die Ausgabe einer punktbezogenen Abhängigkeit angefordert wird .
