SPC-Summe: Diese Option ermöglicht Ihnen das Ausführen einer punktbezogenen Abhängigkeitskraft (single point constraint, SPC) und einer Momentsumme, wenn die Ausgabe einer punktbezogenen Abhängigkeit angefordert wird.
- Typ: Die Optionen Kraft und Moment stehen für die punktbezogene Abhängigkeitskraft zum Berechnen der Rückstoßkraft bzw. des Rückstoßmoments zur Verfügung.
- Ausgewählte Elemente: Sie können Kanten, Scheitelpunkte und Flächen zur Summierung punktbezogener Abhängigkeitskräfte auswählen.
- Subcase: Diese Option ermöglicht Ihnen die Subcase-Auswahl zur Ermittlung der Kraftsumme.

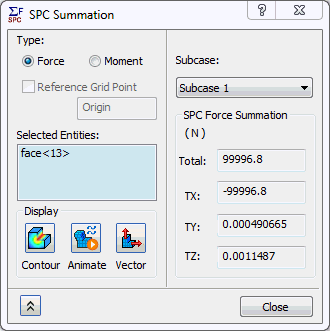

- SPC-Kraft-Summe: Berechnet die SPC-Kraftsumme GESAMT, TX, TY und TZ für das ausgewählte Objekt, wenn der Typ Kraft ist.

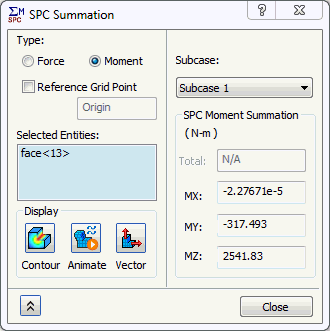

- SPC-Moment-Summe: Bietet Ihnen die Möglichkeit, die Option Referenzrasterpunkt zu wählen. Wenn diese Option nicht aktiviert ist, wird Ursprung angezeigt. Im aktivierten Modus können Sie den Referenzrasterpunkt definieren. Außerdem wird die SPC-Momentsumme MX, MYund MZ für das ausgewählte Objekt angegeben, wenn der Typ Moment ist.
- Anzeige: Hiermit können Sie die Subcase-Ergebnisse konturieren, animieren und vektorieren.
