Tabellen

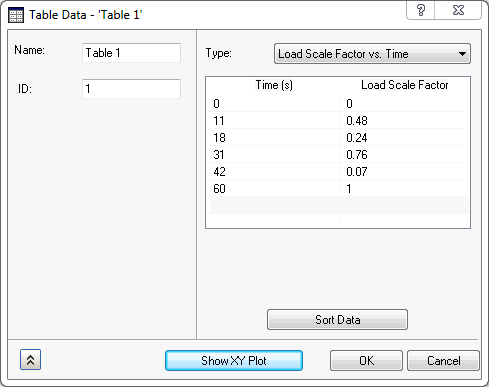

Zum Einrichten einer Tabelle klicken Sie in der Struktur von Autodesk Nastran In-CAD mit der rechten Maustaste auf Tabellen, und wählen Sie Neu. Doppelklicken Sie auf die Zellen, um Ihre Werte einzugeben.

• Name: Enthält den Namen der Tabelle.
• ID: Die ID der Tabelle wird automatisch von Autodesk Nastran In-CAD aktualisiert.

• Typ:
  • Dimensionslos – Benutzerdefiniert: Erstellt eine benutzerdefinierte Tabelle.
  • Last-Maßstab im Vergleich zu Zeit: Dient zum Erstellen von transienten Belastungen für dynamische Analysen, z. B. direkte transiente und modale transiente Analysen.
  • Strukturelle Dämpfung im Vergleich zu Frequenz: Dient zum Erstellen von unterschiedlichen modalen Dämpfungen für modale dynamische Analysen. Die Dämpfungswerte sind in den Einheiten g=2C/C0 angegeben.
  • Kritische Dämpfung und Frequenz: Dient zum Erstellen von unterschiedlichen modalen Dämpfungen für modale dynamische Analysen. Die Dämpfungswerte sind in den Einheiten der kritischen Dämpfung C/C0 angegeben.
  • Q-Dämpfung im Vergleich zu Frequenz: Dient zum Erstellen von unterschiedlichen modalen Dämpfungen für modale dynamische Analysen. Die Dämpfungswerte sind in den Einheiten der Verstärkung oder des Qualitätsfaktors Q angegeben. Der Qualitätsfaktor wird mit der Formel 1/(2C/C0) berechnet.
  • Last-Maßstab im Vergleich zu Frequenz: Dient zum Erstellen von frequenzabhängigen Belastungen für dynamische Analysen, z. B. direkte und modale Frequenzantwort.
  • Belastungsphase im Vergleich zu Frequenz: Dient zur Definition einer Änderung der Belastungsphase für Frequenzantwort-Lösungen.
  • Konvektionskoeffizient im Vergleich zu Temperatur: Wird für temperaturabhängige Konvektionskoeffizienten in nichtlinearen Wärmeübertragungsanalysen verwendet.
  • Emissionsgrad und Temperatur: Wird für den temperaturabhängigen Emissionsgrad in nichtlinearen Wärmeübertragungsanalysen verwendet.
  • Wärmeleitfähigkeit im Vergleich zu Temperatur: Dient zur Definition der temperaturabhängigen Wärmeleitfähigkeit.
  • Young´s Modul im Vergleich zu Temperatur: Dient zur Definition des temperaturabhängigen Elastizitätsmoduls nach Young.
  • Wärmeerzeugung im Vergleich zu Temperatur: Dient zur Definition der temperaturabhängigen Wärmeerzeugung.
  • PSD (Beschleunigung) im Vergleich zu Frequenz: Dient zur Definition einer PSD-Kurve der Beschleunigung mit Frequenz für eine Lösung der zufälligen Antwort.
  • PSD (Kraft) im Vergleich zu Frequenz: Dient zur Definition einer PSD-Kurve der Kraft mit Frequenz für eine Lösung der zufälligen Antwort.
    • Dateninterpolation: Gibt bei einer PSD-Kurvendefinition eine lineare oder logarithmische Interpolation für die X-Achse oder Y-Achse an. Wenn die Kontrollkästchen für Log X und Log Y deaktiviert sind, erfolgt eine lineare Interpolation; wenn die Kontrollkästchen aktiviert sind, erfolgt eine logarithmische Interpolation.



• Spalte X: Eingabe der Daten für die X-Achse.
• Spalte Y: Eingabe der Daten für die Y-Achse.
• Daten sortieren: Hiermit können Sie die Daten bei Bedarf sortieren. Nachdem die Daten sortiert wurden, können Sie dies nicht rückgängig machen.

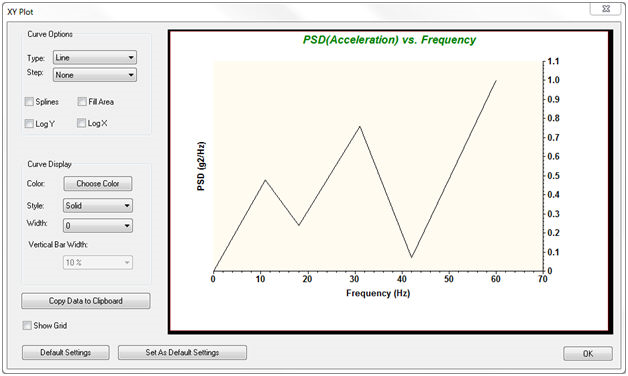

• XY-Darstellung anzeigen: Erstellt eine grafische Darstellung der Tabelle (XY-Darstellung). Das Beispiel unten wurde aus den Benutzereingaben auf der vorherigen Seite abgeleitet.



  • XY-Darstellung bietet die folgenden Funktionen:
    • Bogenoptionen:
      • Typ: Zur Auswahl stehen die Optionen Linie, Linie + Symbol, Streuen und Vertikale Leisten.
      • Schritt: Sie können den Schritt auf Start, Ende oder Keine einstellen. Diese Option ist nur verfügbar, wenn unter Typ die Option Linieausgewählt ist.
      • Splines: Wenn dieses Kontrollkästchen aktiviert ist, werden die Datenpunkte mit einer glatten, kontinuierlichen Linie verbunden. Diese Option ist nur verfügbar, wenn unter Typ die Option Linie + Symbol ausgewählt ist oder wenn unter Typ die Option Linie und unter Schritt die Option Keine ausgewählt ist.
      • Bereich ausfüllen: Wenn dieses Kontrollkästchen aktiviert ist, wird der Bereich unter der Kurve ausgefüllt. Diese Option ist nur verfügbar, wenn unter Typ die Option Linieausgewählt ist.
    • Kurvenanzeige:
      • Farbe: Sie können die Farbe der Kurve ändern, indem Sie auf Farbe wählen klicken.
      • Stil: Sie können eine durchgehende oder verschiedene gestrichelte und/oder gepunktete Linien auswählen.
      • Breite: Hiermit können Sie die Linienstärke anpassen.
      • Breite der vertikalen Leiste: Passt die Breite der Leisten an, wenn unter Typ die Option Vertikale Leisten ausgewählt ist.
    • Daten in Zwischenablage kopieren: Kopiert die Daten in die Zwischenablage. Von dort können sie in eine Tabelle oder Datenbank eingefügt werden, wie beispielsweise Microsoft Excel, Editor, Wordpad usw.
    • Raster zeigen: Wenn diese Option aktiviert ist, wird ein Raster angezeigt.
    • Vorgabeeinstellungen: Setzt alle Einstellungen auf die Vorgabeeinstellungen zurück.
    • Als Vorgabeeinstellungen festlegen: Hiermit können Sie die aktuellen Einstellungen des Formulars als Vorgabeeinstellungen festlegen. Auf diese Einstellungen wird die XY-Darstellung zurückgesetzt, wenn die Option Vorgabeeinstellungen ausgewählt wird.
    • OK: Schließt das Fenster mit der XY-Darstellung.
• OK: Erstellt die Tabelle.
• Abbrechen: Bricht die Tabellenerstellung ab.
