Dynamik einrichten

Um die Dynamik für eine direkte oder modale transiente Antwortanalyse einzurichten, klicken Sie in der Strukturansicht unter Subcase mit der rechten Maustaste auf Dynamik einrichten, und wählen Sie Bearbeiten.

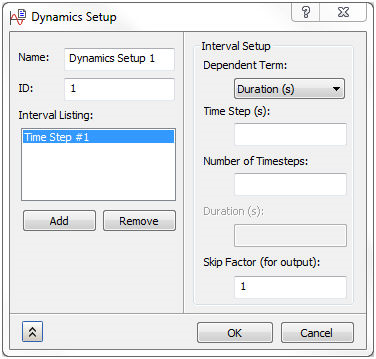

Direkte/Nichtlineare transiente Antwortanalyse

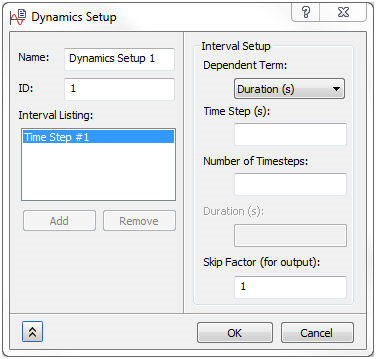

Modale transiente Antwortanalyse

Um die Dynamikeinrichtung für eine direkte oder modale Frequenzantwortanalyse, eine zufällige Antwortanalyse oder eine Schwingungsermüdungsanalyse einzurichten, klicken Sie in der Strukturansicht unter Subcase mit der rechten Maustaste auf Dynamik einrichten, und wählen Sie Bearbeiten.

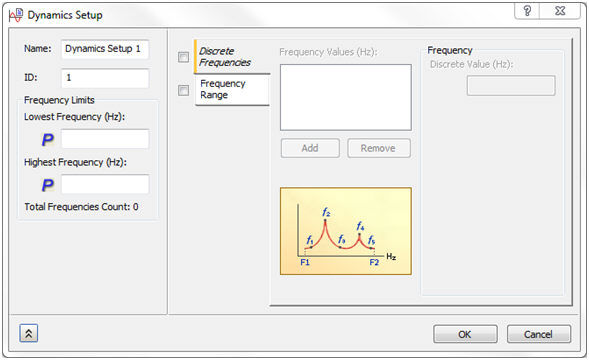

Direkte Frequenzantwortanalyse

Modale Frequenzantwortanalyse

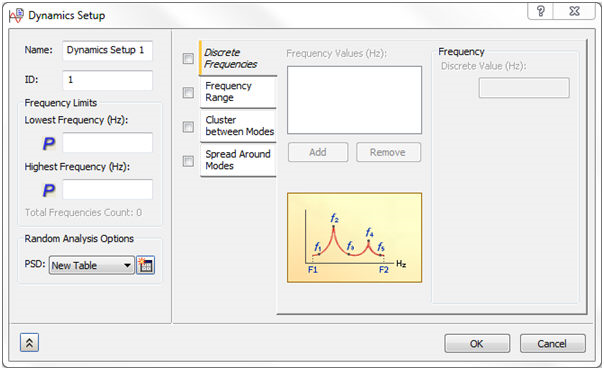

Zufällige Antwortanalyse oder Schwingungsermüdungsanalyse

Name: Zeigt den Namen der definierten Lösungsfrequenzen.

ID: Die ID der Eigenschaft wird automatisch durch Autodesk Nastran In-CAD aktualisiert, ähnlich wie bei Materialien.

Frequenzgrenzen:

• Niedrigste Frequenz (Hz): Dies ist die niedrigste Frequenz im entsprechenden Frequenzbereich für eine direkte Frequenzantwortanalyse. Diese Größe wird in Hz definiert.
  • In einer modalen Frequenzantwortlösung verwendet Niedrigste Frequenz den Parameter LFREQ in der Massendatendatei. Dadurch werden alle Frequenzen unterhalb dieser Zahl abgeschnitten. Das Symbol kennzeichnet, dass dieser Wert als Parameter ausgegeben wird.
• Höchste Frequenz (Hz): Dies ist die höchste Frequenz im entsprechenden Frequenzbereich für eine direkte Frequenzantwortanalyse. Diese Größe wird in Hz definiert.
  • In einer modalen Frequenzantwortlösung verwendet Höchste Frequenz den Parameter HFREQ in der Massendatendatei. Dadurch werden alle Frequenzen oberhalb dieser Zahl abgeschnitten. Das Symbol kennzeichnet, dass dieser Wert als Parameter ausgegeben wird.
• Gesamtzahl der Frequenzen: Dies ist die Gesamtanzahl der Frequenzen. Sie wird basierend auf der niedrigsten und höchsten Frequenz mit der Anzahl der Punkte und Frequenzinkremente im entsprechenden Frequenzbereich für eine direkte Frequenzantwortanalyse berechnet.

Optionen der Zufallsanalyse:

• PSD: Ermöglicht Ihnen die Definition der Kurve der spektralen Leistungsdichte mithilfe der Tabellendaten mit Dateninterpolationsoptionen.



  • Typ: Ermöglicht zwei Optionen, PSD (Beschleunigung) im Verhältnis zur Frequenz und PSD (Kraft) im Verhältnis zur Frequenz.
  • Dateninterpolation: Interpoliert die eingegebenen Werte in der Tabelle in die logarithmische X- und Y-Richtung.

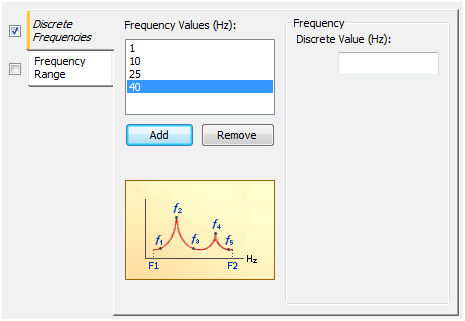

Separate Frequenzen:

• Frequenzwerte (Hz): Ermöglicht die Angabe von separaten Frequenzen, indem sie der Liste hinzugefügt werden.

Frequenzbereich:

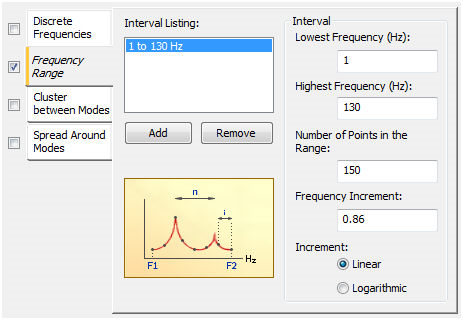

Direkte Frequenzantwort (linear)

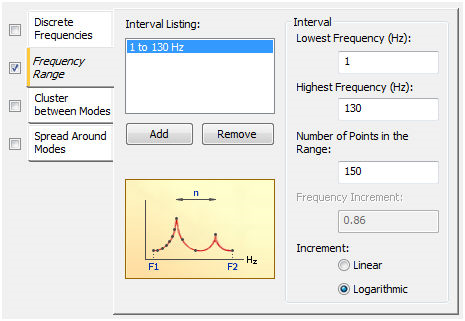

Direkte Frequenzantwort (logarithmisch)

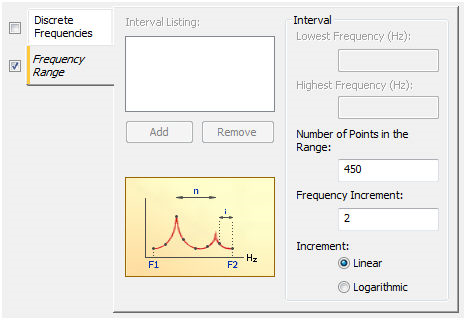

Modale Frequenzantwort (linear)

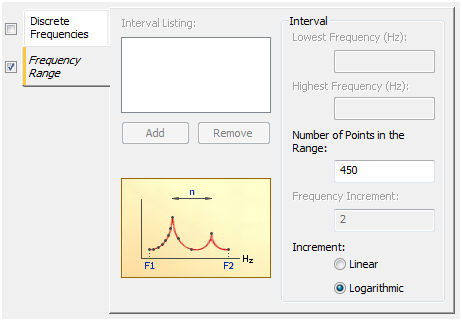

Modale Frequenzantwort (logarithmisch)

• Linear:
  • Anzahl der Punkte im Bereich: Definiert die Anzahl der Frequenzpunkte. Dieser Wert wird mit dem niedrigsten und höchsten Frequenzbereich und dem Frequenzinkrement verknüpft.
  • Frequenzinkrement: Definiert die Intervalle zwischen dem niedrigsten und höchsten Frequenzbereich. Ist mit der Anzahl der Punkte verknüpft.
• Logarithmisch:
  • Anzahl der Punkte im Bereich: Definiert die Anzahl der logarithmischen Punkte innerhalb der niedrigsten und höchsten Frequenzbereiche.
• Unterbereichsgrenzen:
  • Niedrigste Frequenz (Hz): Definiert die niedrigste Frequenz für den entsprechenden Frequenzbereich.
  • Höchste Frequenz (Hz): Definiert die höchste Frequenz für den entsprechenden Frequenzbereich.

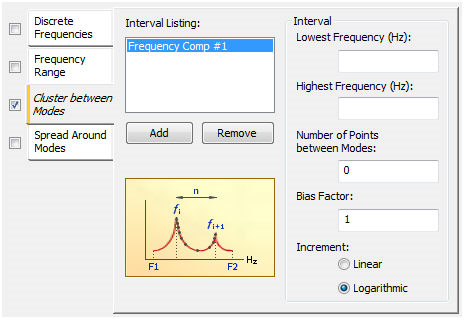

Cluster zwischen Modi:

Linear

Logarithmisch

• Unterbereichsgrenzen:
  • Niedrigste Frequenz (Hz): Definiert die niedrigste Frequenz für den entsprechenden Frequenzbereich.
  • Höchste Frequenz (Hz): Definiert die höchste Frequenz für den entsprechenden Frequenzbereich.
• Anzahl der Punkte zwischen den Modi: Mit dieser Option wird die Anzahl der Punkte zwischen den Modi definiert.
• Abweichungsfaktor: Diese Option legt fest, wie die Punkte platziert werden. Ein Wert von 1 gibt an, dass die Punkte gleichmäßig verteilt sind; ein Wert über 1.0 verschiebt die Punkte an die Enden des Satzes und ein Wert unter 1.0 verschiebt die Punkte in die Mitte des Satzes. Beispiel: Ein Satz wird definiert als f_niedrigste -> f_w1 dann f_w1 -> f_w2 und f_wn ->f_höchste.

Verbreitung um Modi:

• Unterbereichsgrenzen:
  • Niedrigste Frequenz (Hz): Definiert die niedrigste Frequenz für den entsprechenden Frequenzbereich.
  • Höchste Frequenz (Hz): Definiert die höchste Frequenz für den entsprechenden Frequenzbereich.
• Anzahl der pro Modus verbreiteten Punkte: Mit dieser Option wird die Anzahl der Punkte im Prozentanteil der Verbreitung um einen Modus definiert.
• Prozentanteil der Verbreitung: Definiert einen Prozentsatz von +/- auf jeder Seite einer natürlichen Frequenz.
