Mehrfachsatz (Multiset)

Klicken Sie unter Subcases mit der rechten Maustaste auf Ergebnisse, und wählen Sie Multiset animieren, um die Animation zu starten.

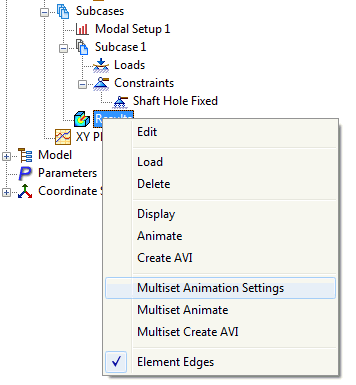

Klicken Sie unter Subcases mit der rechten Maustaste auf Ergebnisse, und wählen Sie Multiset-Animationseinstellungen, um die Animationseinstellungen zu ändern. Das Formular Multiset-Animationseinstellungen wird geöffnet.

Dieses Formular enthält die folgenden Optionen:

• Ausgabesätze:
  • Startsatz: Der Ergebnissatz, der am Anfang der Animation verwendet wird.
  • Endsatz: Der Ergebnissatz, der am Ende der Animation verwendet wird.
  • Inkrement: Wenn mehr als ein Satz verwendet wird, können Sie über die Option Inkrement angeben, in welchen Inkrementen die Ergebnissätze bei der Animation gezeigt werden.
  • Animieren: Konfiguriert und beginnt die Animation mit den aktuellen Einstellungen oder stoppt die Animation.
  • AVI erstellen: Speichert die Animation im AVI-Format.
• Animation - Optionen:



  • Verzögerung (ms): Die Zeitdauer zwischen Frames.
  • Modus:
    • Halb: Laden für positive Last.
    • Vollständig: Laden und Entladen für positive Last.
    • Oszillieren: Laden und Entladen für positive und negative Lasten.
  • Spline-Interpolation: Bei Mehrfachsatz-Animationen bewirkt diese Option, dass eine Zwischenausgabe interpoliert wird, wobei die Anzahl der Frames so erhöht wird, dass sie der angegebenen Anzahl entspricht.
• Konturen – Optionen: In diesem Abschnitt können Sie die Ergebnisdaten auswählen, die während der Animation geplottet werden sollen. Sie können einen Bereich für die maximalen und minimalen Werte sowie verschiedene Rendertypen festlegen.
• Verformung – Optionen: In diesem Abschnitt können Sie den Ausgabevektor für die Verformung auswählen. Die Darstellung kann nach einem Prozentsatz der Modellgröße oder nach einem tatsächlichen Wert skaliert werden.
• Schnittansicht: In diesem Abschnitt können Sie die Schnittebene für das Plotten auswählen. Dies sind dieselben Optionen wie auch im Dialogfeld für die Ergebnisdarstellung.
• Bauteilanzeige: In diesem Abschnitt können Sie das Bauteil für die Animation auswählen. Dies sind dieselben Optionen wie auch im Dialogfeld für die Ergebnisdarstellung.
• Sichtbarkeitsoptionen: In diesem Abschnitt können Sie Objekte mithilfe der Umkehren-Schaltfläche aktivieren oder deaktivieren, um sie ein- oder auszublenden. Dies sind dieselben Optionen wie auch im Dialogfeld für die Ergebnisdarstellung.
