Alle erstellten Materialien werden unter Materialien in der Strukturansicht Modell gruppiert und können einem Bauteil unter Physikalische Eigenschaften zugeordnet werden.

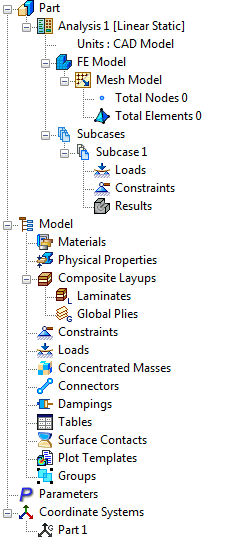

Bauteil

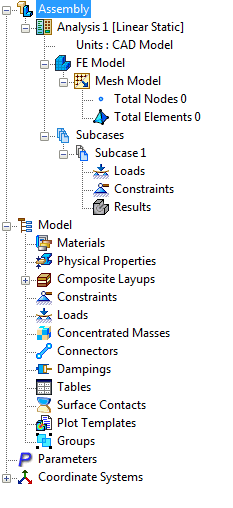

Baugruppe

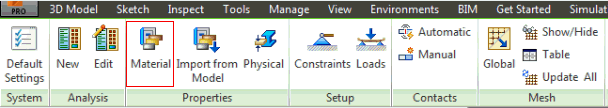

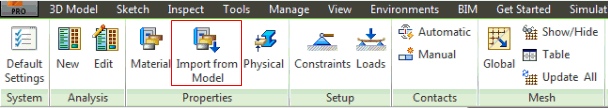

Klicken Sie in der Multifunktionsleiste in der Gruppe Eigenschaften auf die Schaltfläche Import aus Modell oder auf die Schaltfläche Material, um das folgende Fenster zu öffnen. Sie können auch in der Strukturansicht mit der rechten Maustaste auf Materialien klicken und dann Neu auswählen, um dasselbe Formular zu öffnen.

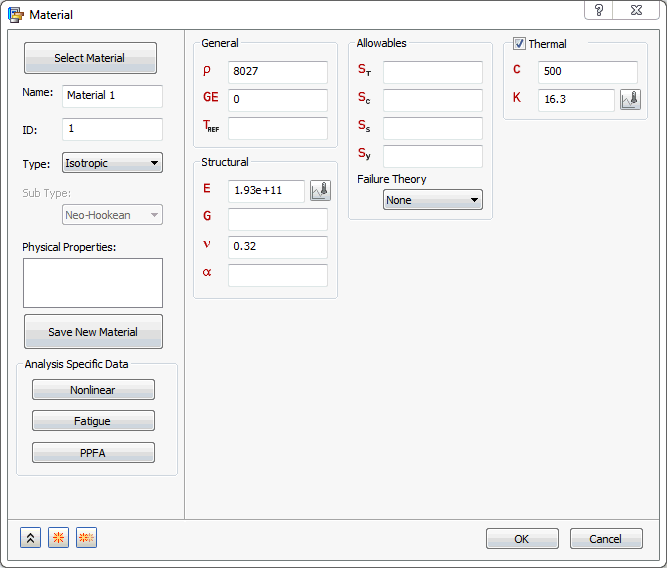

Die folgenden Abschnitte finden Sie im Formular Material:

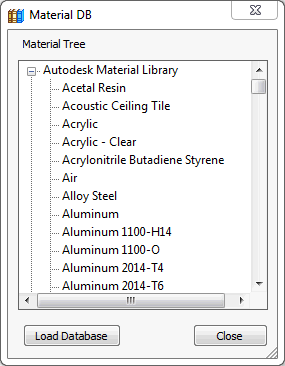

- Material auswählen: Lädt automatisch die Materialbibliothek von Autodesk Inventor. Wenn Sie eine andere Materialdatenbank auswählen möchten, klicken Sie auf Datenbank laden.
- Datenbank laden: Hiermit können Sie auf eine Kopie der Materialdatenbank namens NEi_Materials.sldmat im Ordner C:\Programme\Autodesk\Nastran In-CAD\Materials zugreifen.

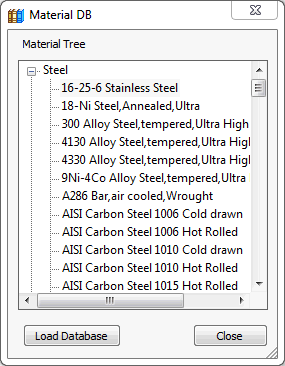

- Wenn die Materialbibliothek geladen ist, enthält die Materialstruktur alle verfügbaren Materialien (isotrop), einschließlich nichtlinearer Daten, in einem separaten Fenster, wie in der folgenden Abbildung gezeigt. Klicken Sie nach dem Laden auf das Pluszeichen (+) links neben einer Gruppe, wie z. B. Stahl. Klicken Sie dann in dieser Gruppe auf eine der verfügbaren Stahlarten, wie in der folgenden Abbildung gezeigt.
- Wenn Sie auf den Eintrag für 16-25-6 Edelstahl klicken, werden die Eigenschaften im Formular Material in die entsprechenden Felder unter Strukturell, Thermisch und manchmal auch Zulässige Werte eingetragen. Thermische Daten sind für Wärmeübertragungsanalysen erforderlich, nicht aber für Strukturanalysen.
- Name: Geben Sie den Namen des Materials in diesem Feld ein.
- ID: Die ID eines Materials wird automatisch fortlaufend aktualisiert, während neue Materialien erstellt werden, damit sie für jedes Materialobjekt eindeutig sind.
- Typ: Acht Materialtypen werden in Autodesk Nastran In-CAD unterstützt. Nur isotrope Materialdaten können aus der Materialbibliothek geladen werden. Sie können jedoch Ihre eigenen Materialeigenschaften erstellen und speichern.
- Isotrop
- Orthotrop 2D
- Orthotrop 3D
- Anisotropes 3D
- Hyperelastisch
- Nitinol
- Viskoelastisch
- Untertyp: Verschiedene Typen von hyperelastischen Materialien, wie z. B. Neo-Hookean, Mooney-Rivlin, Yeoh, Ogden und Polynom, können über das Pulldown-Menü ausgewählt werden.
- Physikalische Eigenschaften: Liste der verfügbaren physikalischen Eigenschaften.
- Speichern Sie neues Material: Eine benutzerdefinierte Materialeigenschaft (isotrop oder orthotrop 2D) kann erstellt und in einer Bibliotheksdatei namens Dateiname.xml oder Dateiname.sldmat gespeichert werden.
- Analyse bestimmter Daten: Ermöglicht Ihnen die Definition von Daten für bestimmte Analysen, z. B.:
- Nichtlinear
- Ermüdungsberechnung
- PPFA
- Allgemein und strukturell: Enthält die Eigenschaften des ausgewählten Materials.
- Zulässige Werte: Sie können die zulässigen Werte für die Zugfestigkeit, Druckfestigkeit und Scherfestigkeit und die zugehörige Fehlertheorie in diesem Abschnitt angeben.
- Thermisch: Kann für eine Strukturanalyse aktiviert und deaktiviert werden.
Klicken Sie auf die Verknüpfungen am unteren Rand der Seite, um weitere Informationen zu diesen Themen anzuzeigen.
