Dies ist die nächste untergeordnete Ebene in der Strukturansicht unter Analyse. Bietet eine Option zur Definition eines Einheitensystems im Dialogfeld Analyse.
Einheitensystem:
- CAD-Modell: Das Vorgabe-Einheitensystem, das in den Dokumenteinstellungen der CAD-Umgebung definiert ist.
- SI: Das MKS-System (Meter, Kilogramm, Sekunden, Newton, Kelvin und Grad).
- Geänderte SI: Das modifizierte MKS-System (Millimeter, Tonne, Sekunden, Newton, Kelvin und Grad).
- Englisch: Das britische Einheitensystem (Zoll, Pfund, Sekunden, Quadrat pro Zoll, Sekunden, Pfund, Fahrenheit und Grad).
- CGS: Das System, mit dem die Vorgabeeinheiten auf Zentimeter, Gramm, Sekunden, Dyn, Celsius und Grad eingestellt werden.

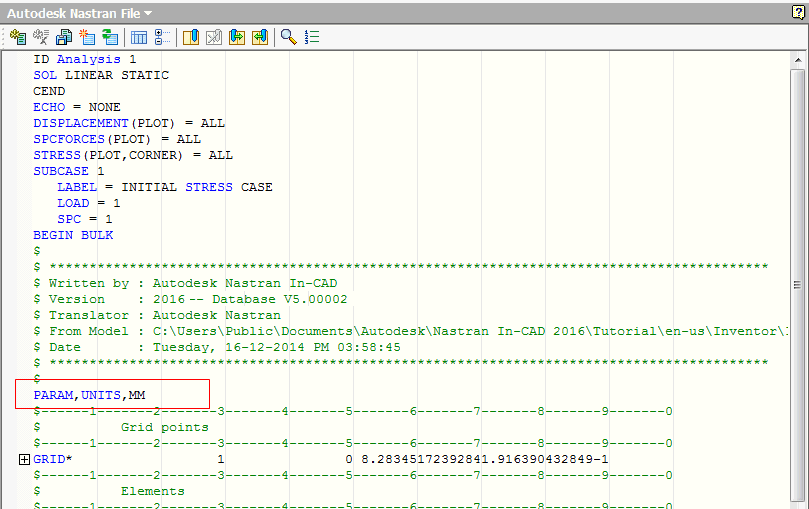

Die im Formular Analyse ausgewählten Einheiten werden lediglich für diese bestimmte Analyse definiert. Die Einheiten werden außerdem in die Nastran-Massendatendatei als PARAM, EINHEITEN, MM exportiert.

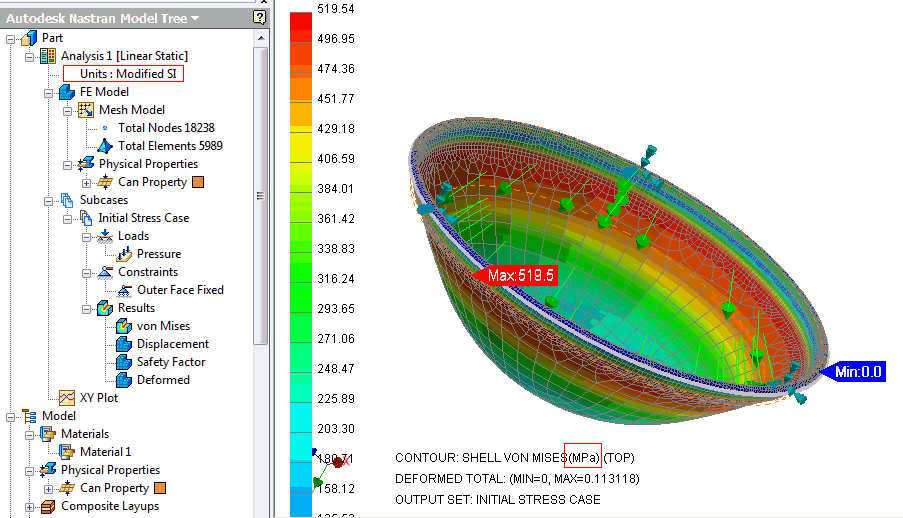

Nach der Definition der Einheiten, werden diese in der Strukturansicht unter Analyse sowie im Ergebnisausgabetext in der unteren linken Ecke des Ansichtsbereichs angezeigt, wie in der Abbildung unten zu erkennen ist.
