Zeitschritte

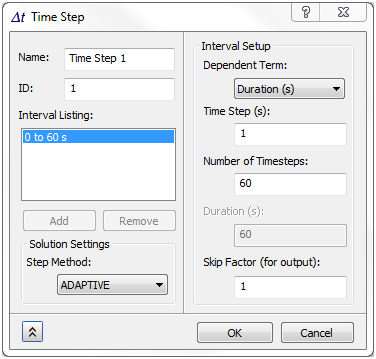

Um Zeitschritte für eine nichtlineare Analyse der transienten Wärmeübertragung einzurichten, klicken Sie in der Strukturansicht von Autodesk Nastran In-CAD unter Subcase mit der rechten Maustaste auf Zeitschritt , und wählen Sie Bearbeiten.

• Name: Geben Sie einen Namen für den Zeitschritt ein.
• ID: Die ID der Eigenschaft wird automatisch durch Autodesk Nastran In-CAD aktualisiert, ähnlich wie bei der Option Materialien.
• Intervall auflisten: Erstellt automatisch eine Intervallliste basierend auf der Intervalleinrichtung.
• Lösungseinstellungen:
  • Schrittmethode:
    • Adaptiv: Diese Einstellung gibt dem Solver an, dass er einen adaptiven Zeitschrittalgorithmus verwenden soll, der den Zeitschritt entsprechend den Änderungen in der Lösung bestimmt.
    • Konstant: Bei dieser Einstellung wird dem Solver angegeben, dass er einen konstanten Intervallzeitschritt verwenden soll.

  Lösungseinstellungen werden nur angezeigt, wenn ein nichtlinearer Analysetyp der transienten Wärmeübertragung ausgewählt ist.

• Intervalleinrichtung:
  • Abhängiger Term: Aktiviert zwei der drei Eingabeparameter, um Flexibilität bei der Definition des Intervalls zu ermöglichen.
  • Zeitschritt: Die Dauer des Zeitschritts.
  • Anzahl der Zeitschritte: Die Anzahl der Zeitschritte, die für das Intervall durchgeführt werden müssen.
  • Dauer: Die Dauer des Intervalls.
  • Auslassfaktor (für die Ausgabe): Beschränkt die Anzahl der Ausgabesätze. Mit einem Auslassfaktor 2 erhalten Sie alle zwei Zeitschritte einen Ausgabesatz.
