Wählen Sie im Formular Physikalische Eigenschaften unter Typ die Option Volumenkörperelemente. Sie werden feststellen, dass Volumenkörperelemente nur im Baugruppenkontext ausgewählt werden können.

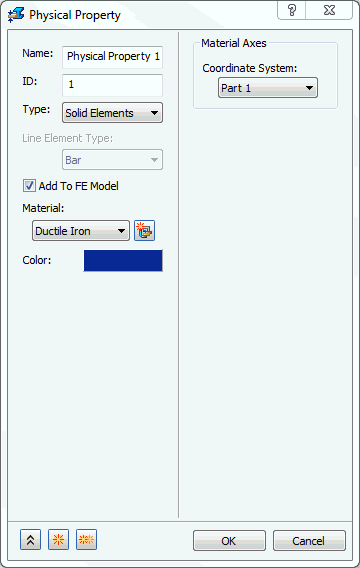

Bauteilkontext

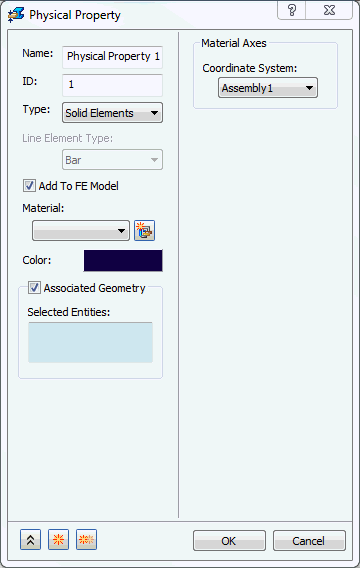

Baugruppenkontext
- Materialachsen: Hier können Sie ein Material-Koordinatensystem für Elemente mit orthogonalem Material zuweisen. Sie können dem Material globale und benutzerdefinierte Koordinaten zuweisen.

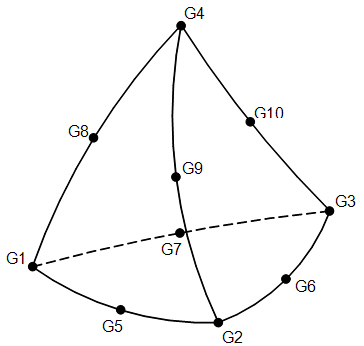

Verbindung von parabolischen Volumenkörper-Tetraederelementen

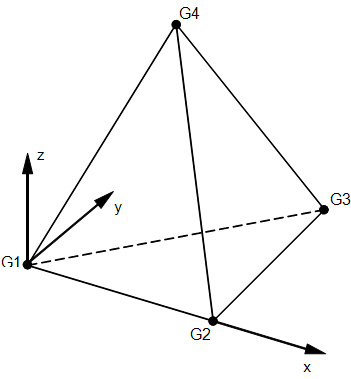

Koordinatensystem für Volumenkörperelemente
Es wird dringend empfohlen, parabolische Tetraederelemente zu verwenden, um genaue Ergebnisse zu erzielen. Gehen Sie bei der Verwendung von linearen Tetraederelementen vorsichtig vor. Lineare Elemente können beispielsweise verwendet werden, um die Modellgröße in Bereichen zu reduzieren, in denen die Ergebnisse nicht von vorrangigem Interesse sind. Lineare Elemente können auch in Wärmeübertragungsanalysen verwendet werden, nicht jedoch für thermische Spannungsanalysen.
